Anwendung von Schaltanlagen im Ringnetz

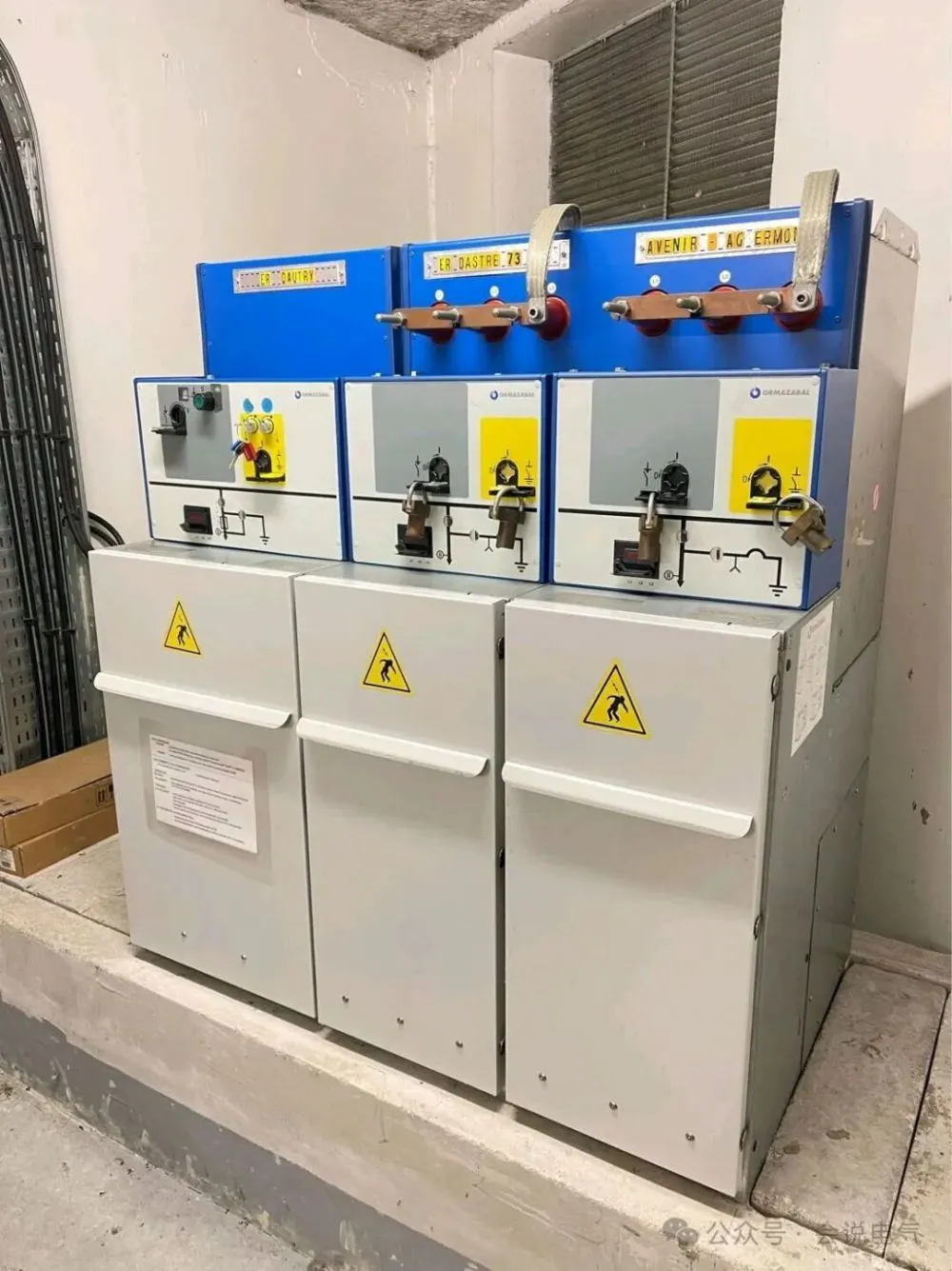

Wenn es um Ringhauptschaltanlagen geht, handelt es sich um gasisolierte kompakte Schaltanlagen mit einem Nennstrom von 630A und einem Kurzschlussstrom von 20kA. Die Hauptfunktionseinheiten umfassen Lastschalter, Lastschalter-Sicherungskombinationen, Leistungsschalter, direkte Zuleitungen und Messschränke. Es gibt zwei Montageformen: gemeinsamer Schaltschrank und Einzeltschrank. Verschiedene Isolationsarten umfassen Luftisolierung, Gasisolierung, Feststoffisolierung usw.

RMU (Ring Main Unit), Ringkreis, Hauptschalter, Einheitseinheit. Ringhauptschaltanlagen sind Schaltschränke, die zur Stromversorgung in Ringnetzen verwendet werden. Ringhauptschaltanlagen sind eine Art Schaltschrank, der in verschiedenen Anwendungen eingesetzt wird und besteht aus RING-Ring-Eingangs- und Ausgangsschränken sowie MAIN-Haupt-Eingangs- und Ausgangsschränken, nicht aus der Schrankform. Eine ähnliche Anwendungsmethode ist MAIN-TIE-MAIN, mit zwei Zuleitungen und einer Sammelschiene.

Die Schaltanlage für diese Anwendung kann eine luftisolierte ziehbare Leistungsschalteranlage, eine feste Leistungsschalteranlage oder eine gasisolierte Schaltanlage sein.

In China, es ist zu einer bestimmten Art von Schrank geworden. Ringhauptschaltanlage wird nur für sekundäre Verteilungssysteme, kompakte gasisolierte Lastschalter/feste Leistungsschalterschaltanlagen verwendet. 630A-20kA. Aufgrund des geringen Stroms werden kompakte und miniaturisierte Schaltanlagen bevorzugt.

Mit der Anwendung von erneuerbaren Energien und Datencentern erweitert sich der Anwendungsbereich des Ringnetzes ständig, und der Strom nimmt ständig zu. Der Kurzschlussstrom erhöht sich ebenfalls erheblich, z. B. erreicht der Nennstrom 4000A und der Kurzschluss- und Kurzzeitfeststrom 40kA.

Das Ringnetz ist nicht länger auf die Stromversorgung beschränkt, z. B. auf Windparks, wo jede Windkraftanlage Strom erzeugt und der Strom über eine Hand-in-Hand-Ringnetzeinheit zusammengeführt wird und dann über ein Transformatorgebäude in das Netz eingespeist wird.

Die Stromversorgung von Datencentern wird bei zunehmender Kapazität eine Ringnetz-Stromversorgungsmethode anwenden, um die Zuverlässigkeit der Stromversorgung sicherzustellen und Hochspannungsstrom aus dem Netz an Leistungsmodelle zu verteilen.

Die Nachfrage nach Fernsteuerung und anderen intelligenten Technologien hat dazu geführt, dass in Ringnetzanwendungen Schaltkreislöserlösungen wie Dreistellungs-Isolierschalter mit festen Schaltkreislösern oder Schubwagen-Schaltkreislösern anstelle von Lastschaltern oder Lastschalter-Sicherheitskombinationen eingesetzt werden.

Je nach Anforderungen der Anwendungsumgebung sollen luftisolierte oder gasisolierte Schaltanlagen verwendet werden. Da der Strom größer ist als unser allgemeines Konzept eines Ringhauptverteilers, ist eine Hochstromschaltanlage erforderlich. Ein typischer Einsatz von Gasdruckschaltkästen ist die kompakte Größe, wie z. B. eine 38kV 1250/2000A 31.5kA umweltfreundliche gasisolierte Schaltanlage, die kompakt gebaut ist und nur 50 % des Platzbedarfs einer luftisolierten Schaltanlage einnimmt. Der Schlüssel liegt in ihrer geringen Tiefe, wodurch sie an der Wand installiert werden kann und für die Containerinstallation geeignet ist.

Wie von einem bestimmten Rechenzentrum gefordert, können 38kV 1250A 31.5kA, Luftisolierung, Feststoffisolierung oder umweltfreundliche Gasisolierung verwendet werden, mit einer Breite von kleiner oder gleich 750mm und einer Tiefe von kleiner oder gleich 1200mm. Die Verbindung und Wartung sollten vor dem Schaltkasten erfolgen.

Dies kann nicht mit Luftisolierung erreicht werden. Spezielle Schaltschranktypen mit fester Isolierung sind geeignet, während umweltfreundliche gasisolierte Schaltanlagen für Ringnetzanwendungen sehr gut geeignet sind.

Einige Anwendungen erfordern jedoch keinen Installationsraum und sind preis- und betriebsflexibilitätssensitiv. Daher ist 38-kV-Freiluftschaltanlage besser geeignet. Drei Schaltkästen, einschließlich Ringeingang, Leistungsmodulausgang und Ringausgang, werden in einer Pad-Style-Anordnung mit einer Breite von 3258 mm, einer Tiefe von 3048 mm und einer Höhe von 3100 mm installiert. Die Installation ist einfach und der Betrieb und die Wartung sind bequem.
