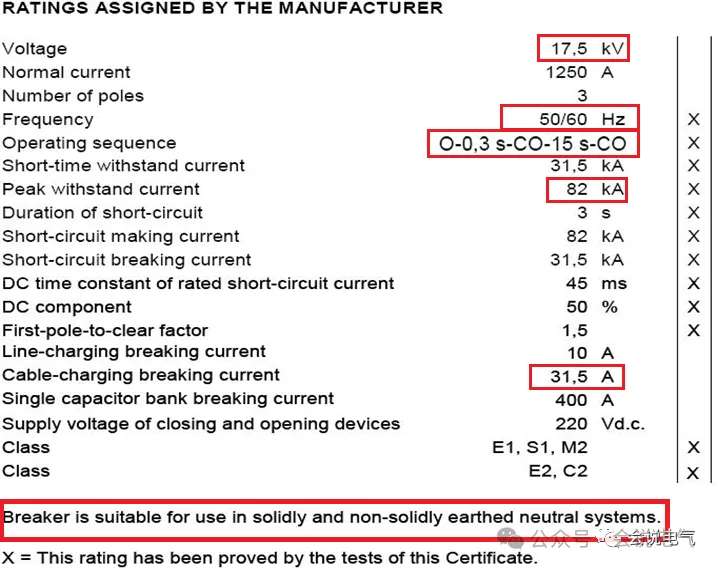

IEC 17.5kV Leistungsschalter Test

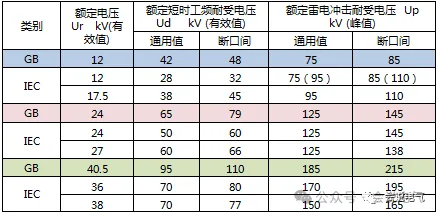

IEC-Normen und GB-Normen sind relativ eng beieinander, wobei die überwiegende Mehrheit der Parameter verlangt, dass GB-Normen gleichwertig oder höher als IEC-Normen sind. Es gibt jedoch auch einige Parameter, bei denen IEC-Normen strenger sind, und es kann nicht gesagt werden, dass GB-Normprodukte auf dem IEC-Normmarkt verwendet werden können. Gleichzeitig, da GB-Normen 17,5 kV/27 kV/36 kV nicht definieren, müssen GB-Normprodukte die entsprechenden IEC-Normprüfparameter bei dieser Spannung erfüllen, um angewendet zu werden. Vergleich der Anforderungen an die Kurzzeit-Stehspannung zwischen GB- und IEC-Normen:

Es ist ersichtlich, dass aufgrund unterschiedlicher Erdungsmethoden die von der IEC-Norm angegebene Netzfrequenz-Stehspannung kleiner ist als der von der GB-Norm angegebene Wert, aber einige Regionen verlangen eine etwas höhere Stoßspannungsfestigkeit, wie z. B. Südostasien, Malaysia und Australien. Obwohl die Nennspannung 12 kV beträgt, wird eine Stoßspannungsfestigkeit von 95 kV zwischen den Phasen und gegen Erde gefordert.

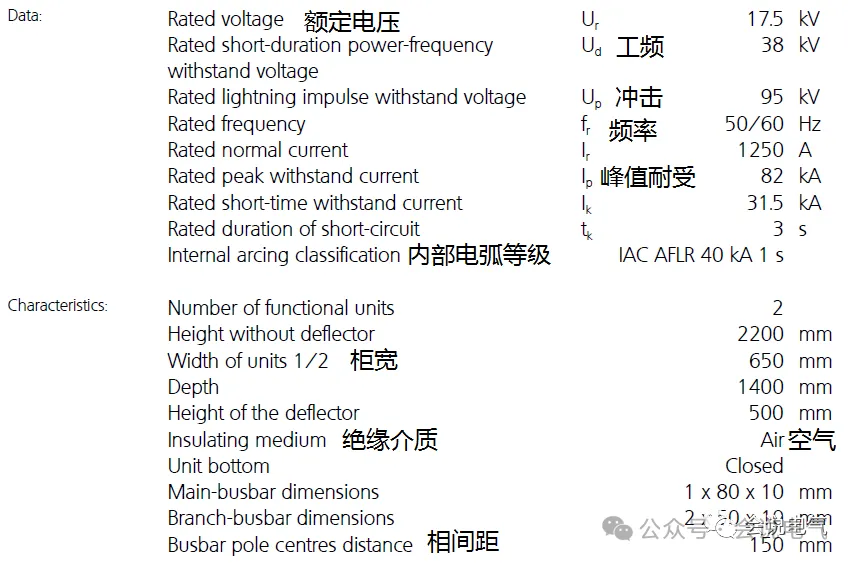

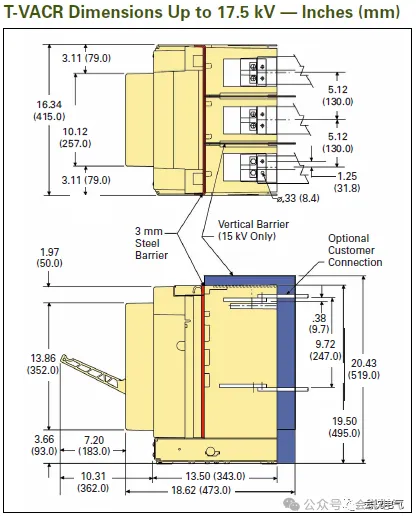

Die Spannung von 17,5 kV wird in Spanien, Portugal und der Türkei in Europa, Kolumbien, Mexiko und Brasilien in Südamerika, Südafrika in Afrika, Saudi-Arabien im Nahen Osten, den Philippinen in Asien usw. verwendet. Wenn die oben genannten Anforderungen erfüllt werden, verwenden inländische Hersteller 24-kV-Schaltschränke und Leistungsschalter, da sie die Anforderungen von 95-kV-Stoßspannungsfestigkeit nicht erfüllen können. Solche Produkte sind zu groß, um die Kundenanforderungen zu erfüllen. Die ausländischen 17,5-kV-Leistungsschalter-Schaltschränke sind mit 12 kV identisch, also 650-mm-Schaltschränke mit einem Phasenabstand von 150 mm.

Tatsächlich unterscheiden sich die Parameter der im Ausland verwendeten Leistungsschalter nicht nur in der Stoßspannungsfestigkeit, sondern auch in einigen anderen Parametern. Selbst bei gleicher Nennspannung müssen sie noch durch Versuche verifiziert werden.

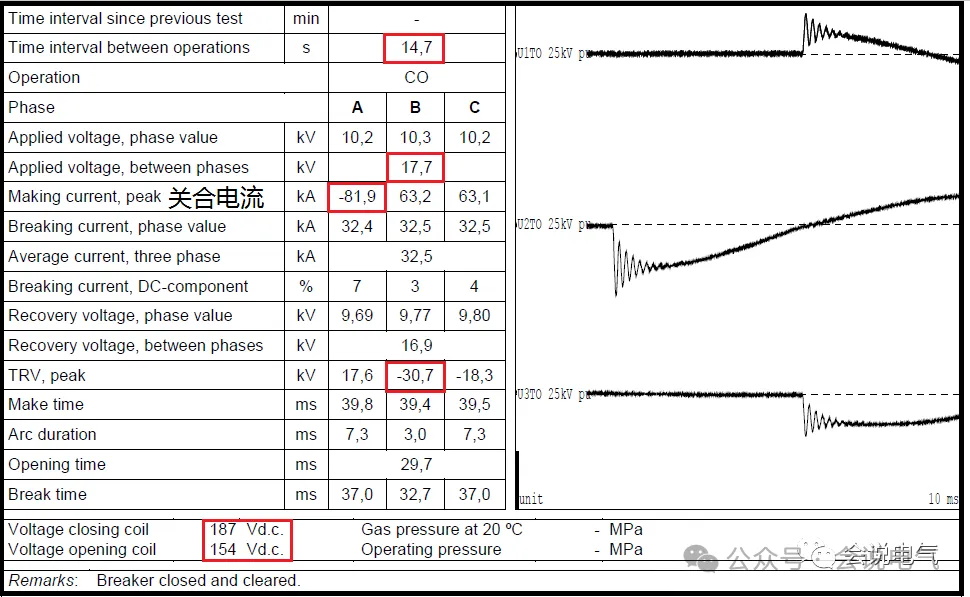

1. Transiente Rückkehrspannung TRV

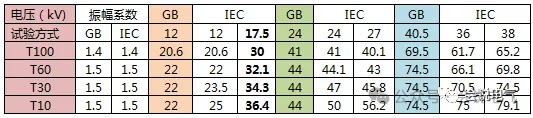

Die obige Tabelle zeigt, dass der durch TRV berechnete Amplitudenkoeffizient zwischen IEC- und GB-Normen unterschiedlich ist, insbesondere für T10. Bei gleicher Nennspannung ist die von IEC geforderte TRV höher als die von GB-Normen geforderte;

TRV steht im Zusammenhang mit der Nennspannung. Ein 17,5-kV-TRV ist im Grunde 17,5/12 = 1,458-mal so hoch wie ein 12-kV-TRV. Die Öffnungsgeschwindigkeit des Leistungsschalters muss hoch sein, um den Kurzschlussstrom zu unterbrechen.

2. Unterschiedliche Nennfrequenzen

Der Test eines 60-Hz-Leistungsschalters mit Nennfrequenz muss bei einer Frequenz von 60 Hz durchgeführt werden, und der Test bei 50 Hz kann die Anforderungen von 60 Hz nicht erfüllen. a. Der Temperaturanstiegstest muss bei 60 Hz durchgeführt werden, mit einer Toleranz von 5% für den Test bei 50 Hz; b. Die dynamische Stabilität muss bei 2,6-facher 60 Hz getestet werden, mit einem Spitzenwert von 31,5 kA und 82 kA; c. Im Folgenden sind die Testanforderungen für Leistungsschalter aufgeführt, um die Anwendungen bei 50 und 60 Hz während des Ausschaltversuchs zu erfüllen.

3. Unterschiedliche Steuerspannungen

Einige Länder haben ursprünglich den amerikanischen Standard NEMA übernommen, daher folgt die Steuerspannung den im amerikanischen Standard angegebenen Bereichswerten.

4. Der Unterschied in der Nennbetätigungsfolge gemäß IEC-Normen umfasst zwei Betätigungsfolgen: O-0,3s-CO-3min-CO und O-0.3s-CO-15s-CO. Europäische Länder fordern ein zweites Zeitintervall von 15 Sekunden, was erfordert, dass die Motor-Energiespeicherzeit weniger als 15 Sekunden beträgt und der Schalterbetrieb zuverlässig ist.

5. Die Prüfgegenstände für Systeme mit geerdetem und nicht geerdetem Sternpunkt sind ebenfalls unterschiedlich und müssen gemäß den Laboranforderungen geprüft werden.

6. Anforderungen an die Betriebsumgebung: Die maximale Umgebungstemperatur beträgt 50 °C, das maximale 24-Stunden-Mittel 45 °C, der Jahresdurchschnitt 30 °C und das Minimum -10 °C. Die maximale relative Luftfeuchtigkeit beträgt 100%.

Es besteht eine enorme Nachfrage nach IEC 17.5kV-Leistungsschaltern von ausländischen Kunden, aber es gibt nur wenige IEC-Prüfberichte im Inland. Kunden in Südamerika, dem Nahen Osten und Südostasien haben Schwierigkeiten mit dem Produktverkauf, und diejenigen, die am ausländischen Markt interessiert sind, können sich in diesem Bereich entwickeln.
