La historia de la aparamenta de media tensión

Interruptor de circuito de media tensión

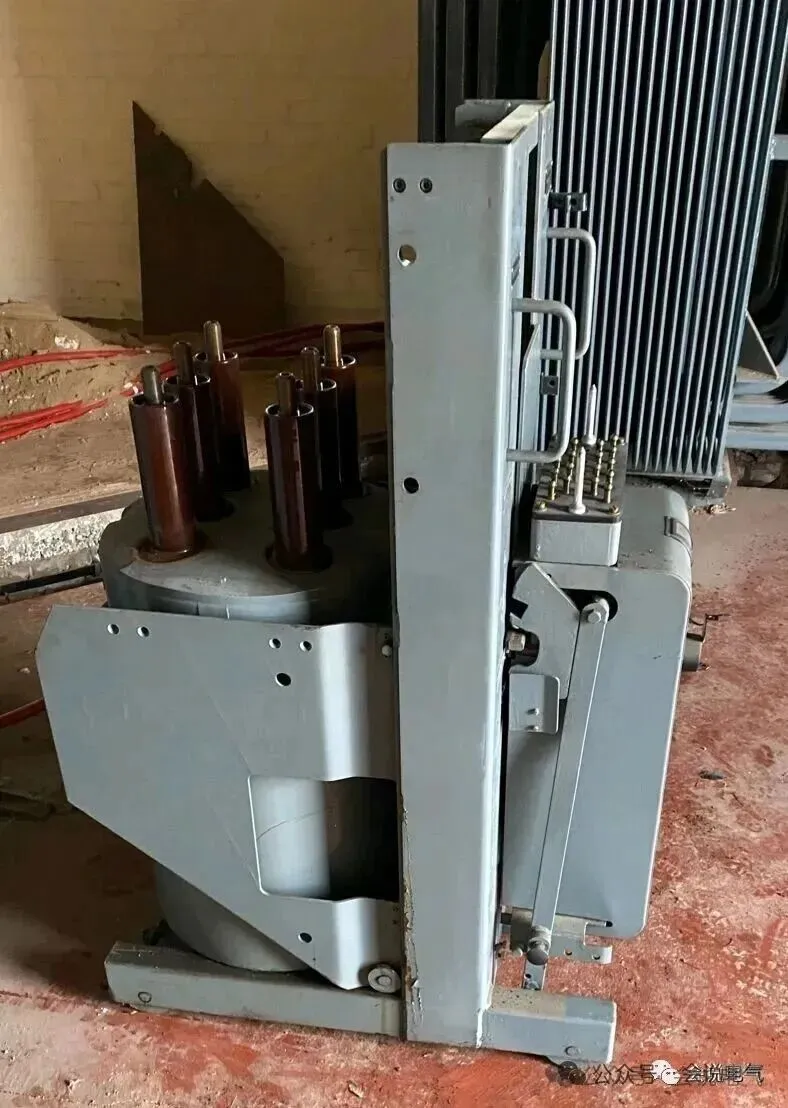

En 1895, GE desarrolló el primer interruptor de circuito de aceite, y en 1915, GE instaló el primer equipo de conmutación blindado de media tensión. En 1926, GE desarrolló el primer equipo de conmutación de interruptor de circuito tipo carro manual del mundo, y en 1928, GE también desarrolló el primer equipo de conmutación de interruptor de circuito elevador vertical de aceite en los Estados Unidos. En 1962, GE desarrolló el primer interruptor de circuito de vacío. En 1966, GE desarrolló un equipo de conmutación de interruptor de circuito extraíble de 34.5 kV...

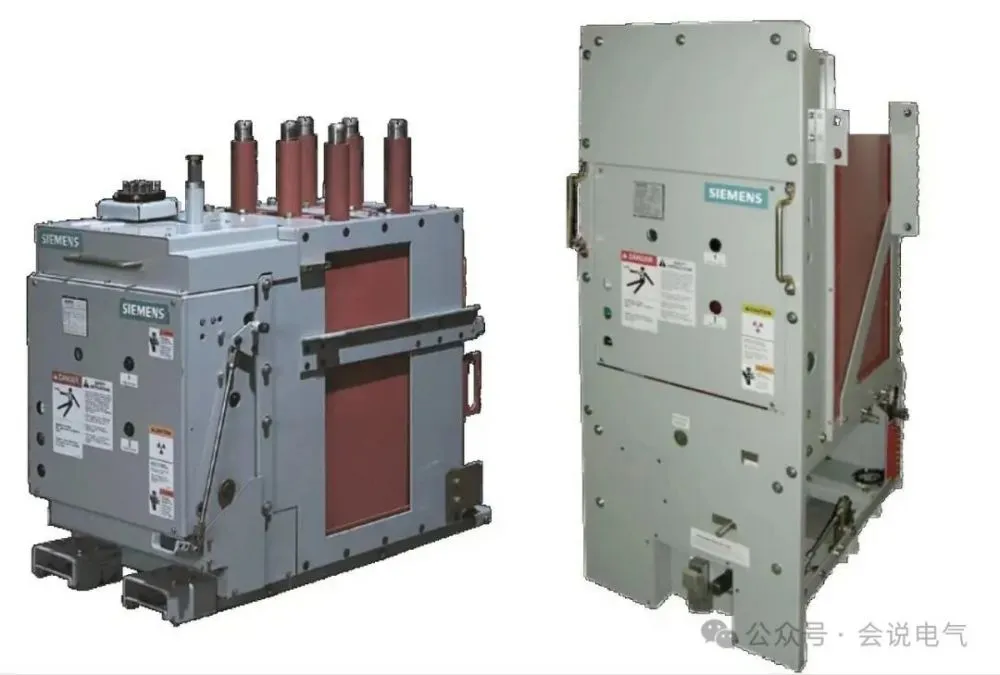

Los interruptores de circuito de equipo de conmutación elevador vertical fueron reemplazados posteriormente por interruptores de circuito de aire e interruptores de circuito de vacío, pero con la misma forma estructural. Muchos fabricantes en todo el mundo tienen este producto, ABB, Siemens y otros tienen productos de interruptores de circuito que son adecuados para la renovación de este equipo de conmutación.

Posteriormente, apareció la extracción horizontal. GE desarrolló el primer equipo de conmutación de interruptor de circuito de vacío extraíble horizontal de 15 kV, de diseño de 2 capas, PowerVac en 1976. El compartimento del interruptor de circuito integra altamente todas las funciones de medición, control, protección, etc.

Con la miniaturización y vacuización de los interruptores automáticos, así como la necesidad de un equipo de conmutación más compacto en los sistemas primarios, el equipo de conmutación de interruptor automático montado en medio adopta rieles guía montados en la pared para reducir el impacto del nivel del suelo, y puede ser reparado y mantenido fácilmente mediante la transferencia de carros de mano.

La parte inferior del interruptor automático del equipo de conmutación puede estar equipada con transformadores de tensión y otros carros funcionales, reduciendo la cantidad de equipos de conmutación.

El tiempo de producción alemán del equipo de conmutación ABBZS1 (UniGearZS1) se remonta a 1993. En ese momento, Xiamen ABB Switchgear Co., Ltd. importó la tecnología del equipo de conmutación UniGearZS1 de ABB Germany y comenzó la producción en China.

Posteriormente, el equipo de conmutación de interruptor automático montado en medio de Schneider nació en 1996.

En la década de 1990, las marcas extranjeras de equipos de conmutación entraron en China una tras otra, incluyendo VD4 y ZS1 de ABB's, 3AH y 8BK20, que fueron introducidos en China. Más tarde, marcas extranjeras como Schneider MCSET, MVNEX, interruptores automáticos de vacío Evolis, interruptores automáticos y equipos de conmutación W-VAC de Eaton, y la serie Tiggo VH de Malasia con interruptores automáticos VK entraron en China.

El interruptor automático VS1 desarrollado conjuntamente por empresas nacionales como Changzhou Senyuan (S significa Senyuan) y el aparamenta KYN28 nacieron, dando inicio a la era de los aparamentas de media tensión aislados en aire montados en medio de fabricación nacional.

Con el avance de la tecnología y el auge de los interruptores de estado sólido, transformadores, etc., los aparamentas de media tensión también sufrirán un cambio cualitativo. En el futuro, deberían estar altamente integrados, y los aparamentas deberían tener más dispositivos de control y protección del sistema para circuitos.
