Conception d'appareillage de commutation moyenne tension standard américain

Le développement de produits nécessite une approche solide et sérieuse. Tout d'abord, la demande du client concerne un appareillage métallique blindé de norme américaine authentique et conforme à la norme IEEE C37.20.2. Ce qui est authentique, c'est le premier appareillage de commutation à disjoncteur à vide horizontal de 15kV, à 2 étages de hauteur, développé par GE en 1976, le PowerVac.

Ensuite, diverses entreprises américaines ont produit des appareillages de moyenne tension selon cette norme, et la norme IEEE C37.20.2 a également été élaborée à partir de ce produit. C'est-à-dire que, cette année, cet appareillage a exactement 50 ans.

L'appareillage de norme américaine a ses caractéristiques uniques, notamment le disjoncteur hautement intégré et son compartiment. Le primaire et le secondaire sont profondément intégrés, et le transformateur de courant est monté sur le boîtier de contact. Les interrupteurs auxiliaires pour l'ouverture et la fermeture du disjoncteur et la position du chariot du disjoncteur sont installés sur le compartiment du disjoncteur. Le dispositif secondaire et la protection par micro-instrument sont installés sur la porte du compartiment du disjoncteur. Un compartiment est un circuit d'entrée et de sortie intégré pour le fonctionnement, la mesure et la protection.

Par conséquent, les disjoncteurs à double couche ou les transformateurs de tension et autres chariots fonctionnels, similaires aux appareillages basse tension, ont plus de circuits de sortie et plus de fonctions auxiliaires dans un même appareillage.

L'appareillage standard américain 15kV/27kV est disposé avec des disjoncteurs à double couche. Indépendamment des spécifications de courant et de courant de court-circuit, la largeur de l'appareillage est de 36 pouces et 914mm, avec un espacement des phases de 10 pouces et 254mm.

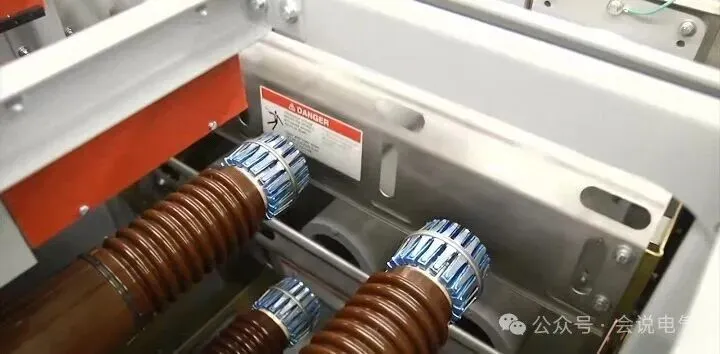

L'exigence pour les disjoncteurs standard américains est d'augmenter le galet pour que les chariots de disjoncteurs puissent rouler sur le sol. Les dimensions extérieures du contact primaire, en particulier le contact à fort courant 3000A, doivent être petites, et le disjoncteur doit libérer le stockage d'énergie du ressort pour extraire le compartiment.

La conception du compartiment du disjoncteur est le cœur, constitué d'un contact fixe et d'une boîte de contact. Le transformateur de tension traversant 600V est monté sur la boîte de contact, et le diamètre extérieur de la boîte de contact doit être petit. Pour 38kV, l'espacement des phases est généralement de 280mm, et le diamètre extérieur de la boîte de contact ne peut pas dépasser 176mm. Cependant, le diamètre extérieur du contact primaire 3000A est généralement supérieur à 120mm. Par conséquent, l'épaisseur de paroi de la boîte de contact n'est que de 28mm, et un écran de blindage d'égalisation de pression intérieure et extérieure doit être utilisé.

Le sectionneur 15/27kV peut également adopter une conception de chariot de disjoncteur à un seul étage, mais le compartiment fonctionnel principal doit répondre aux exigences de la norme C37.20.2. La norme C37.20.2 exige qu'il n'y ait pas de trous de ventilation entre les compartiments, que l'épaisseur des cloisons ne soit pas inférieure à 3mm et que l'épaisseur des panneaux de porte et des plaques de couverture ne soit pas inférieure à 1.9mm. Les grandes plaques de couverture ou les plaques lourdes nécessitent des charnières ou des dispositifs de levage.

Le niveau de protection à l'intérieur est généralement NEMA 1 IP2X. Pour les trous de ventilation, il est nécessaire de garantir une distance suffisante par rapport aux objets sous tension tels que les barres omnibus. Sinon, des petites grilles sont nécessaires pour les bloquer. Le dessus de l'armoire doit avoir des déflecteurs anti-poussière.

Pour l'armoire d'arc, elle peut également être classée selon NEMA 1, simplement en fermant rapidement la plaque de couverture, en ouvrant la ventilation en fonctionnement normal et en la fermant rapidement en cas de défaut d'arc interne pour éviter la décharge d'arc.

L'appareillage de commutation doit avoir un verrouillage mécanique. L'appareillage de commutation standard américain n'utilise pas d'interrupteurs de mise à la terre, donc il n'y a pas de verrouillage mécanique correspondant. Par exemple, pour le panneau de porte arrière du coffret, il n'est pas nécessaire de dire que seul l'interrupteur de mise à la terre peut être fermé pour ouvrir le couvercle. De plus, il n'est pas nécessaire d'utiliser une serrure électromagnétique avec un affichage sous tension pour verrouiller de force le panneau arrière. Il suffit de le serrer avec des boulons à l'aide d'une ouverture d'outil.
