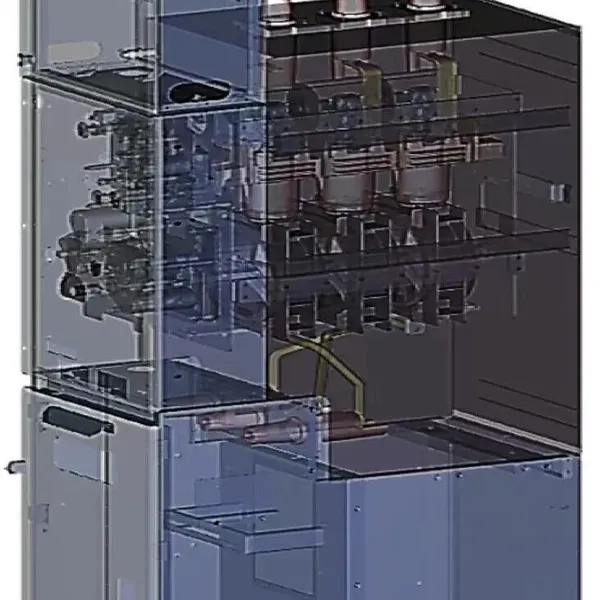

A cubículo de distribuição de média tensão que cumpre com as normas IEC e ANSI

Muitos fabricantes esperam que seus produtos possam atender tanto aos padrões IEC usados na maioria dos países ao redor do mundo quanto aos padrões ANSI usados na América do Norte.

O padrão IEC especifica mais desempenho e parâmetros, enquanto o padrão ANSI define muitos requisitos estruturais e dimensionais, como a ausência de furos de ventilação nos compartimentos, o uso de chapas de 11 calibre entre os compartimentos, MOC (chave auxiliar de posição de abertura e fechamento do disjuntor fixada nos compartimentos)/TOC (chave auxiliar de posição do carrinho fixada nos compartimentos)/ASD (liberação da mola de armazenamento de energia extraída dos compartimentos), e o uso do carrinho de teste de aterramento padrão C37.20.6 (G&T) em vez da chave de aterramento, etc. Esses são itens obrigatórios para a cubículo de distribuição de padrão americano, enquanto o padrão IEC não tem tais disposições.

A conformidade com os parâmetros elétricos é necessária, pois existem muitos níveis de tensão e tensões de sistema ao redor do mundo, como 2.3/3/4.16/7.2/8.23/11/12/13.8/14.7 kV. O padrão da cubículo de distribuição define a tensão máxima como a tensão nominal, e os níveis de tensão definidos pelo padrão IEC62271-1 incluem a sequência um e a sequência dois.

Portanto, o mainstream 17.5kV e o padrão norte - americano de 15kV são consistentes, e muitos fabricantes usam 17.5kV como o nível de tensão para cubículos de distribuição para cobrir níveis de tensão de 17.5kV e abaixo, a fim de cobrir os níveis de tensão do padrão norte - americano de 15kV e abaixo.

Quanto aos disjuntores, eles são bastante complexos. Em geral, a tensão de recuperação transitória TRV de 17.5kV pode ser usada para níveis de tensão de 17.5kV e abaixo. Muitos clientes definem valores de TRV em suas especificações técnicas. Nesse ponto, é necessário verificar o valor de TRV para confirmar o valor de TRV naquela tensão. O valor de TRV da corrente de curto - circuito do disjuntor de 17.5kV é maior do que o valor de TRV exigido pela norma IEEE para disjuntores de 15kV.

Para a corrente e a frequência, se for necessária uma frequência de 60Hz, a corrente nominal de 50Hz precisa ter sua capacidade reduzida, conforme exigido pelo projeto 1000A@60Hz. A 50Hz, a corrente requer pelo menos 1,05 vezes a corrente, ou seja, 3000 * 1,05 = 3150A@50Hz. Portanto, se o projeto exigir 3150A a 60Hz, os produtos com 3150A a 50Hz não atendem aos requisitos 3150A@50Hz. Calcule o relatório do teste de elevação de temperatura e confirme que uma margem de 5% também pode ser aplicada a 60Hz. Para cubículos de distribuição usados na região do padrão ANSI norte - americano, os níveis de tensão e corrente são comparados da seguinte forma,

Teste de estabilidade térmica dinâmica, circuito principal, circuito de aterramento. O teste de estabilidade térmica e dinâmica dos contatos primários de um carrinho funcional exige a realização de testes de estabilidade térmica e dinâmica nos contatos primários de carrinhos auxiliares, como transformadores de tensão e transformadores de potência. Este é um projeto de teste obrigatório

O material dos componentes de isolamento precisa atender aos requisitos do nível de retardamento de chama V0, resistência à traça D2303 de 2,5kV por 300min, teste de ciclo térmico, nível de combustão D229 especificado na norma IEEE C37.20.2, e passar nos testes especificados na norma. A verificação do material também é um item de teste obrigatório especificado pela norma, não sendo opcional.

A frequência do teste de operação mecânica do quadro de distribuição de padrão americano é relativamente baixa, o que geralmente pode ser coberto pelas normas IEC. No entanto, disjuntores IEC, como TOC e MOC, não possuem esse projeto e exigem 500 ciclos de verificação de teste.

O nível de proteção é diferente. O NEMA 1 interno do quadro de distribuição de padrão americano é equivalente ao IP2X. Portanto, se a elevação de temperatura do nosso quadro de distribuição de 60Hz for 10k menor do que a norma IEC e não houver problema, também pode ser feito de acordo com o IP4X. Um teste completo é necessário para o quadro de distribuição externo.

O teste de falha de arco interno do padrão americano também é muito diferente do do IEC. O nível de arco interno do padrão americano Tipo 2 é basicamente o mesmo do IAC B FLR. Geralmente, o A FLR não atende aos requisitos para o teste de arco, mas se o Tipo 2B for exigido, além dos requisitos do B FLR, a porta da sala do instrumento precisa ser aberta ou removida para realizar o teste de falha de arco interno.
