Disjuntor de grande capacidade

A câmara de extinção de arco a vácuo utiliza um par de contatos no vácuo para realizar a conexão e desconexão de circuitos elétricos, utilizando o alto vácuo como meio isolante. Quando o disjuntor recebe um sinal de desconexão, o contato móvel se move, os contatos móvel e fixo se separam e um arco é gerado entre os contatos. À medida que a distância entre os contatos aumenta, o plasma do arco a vácuo se espalha rapidamente para fora sob a ação do campo magnético. Depois que a corrente cruza o zero, o meio no espaço entre os contatos muda rapidamente de condutor para isolante e a corrente é interrompida, encerrando a desconexão.

Capacidade grande refere-se a um disjuntor com alta corrente nominal e alto nível de ruptura de curto-circuito. A corrente geralmente é de 5000 - 10000A e o nível de ruptura de curto-circuito é de 50 - 100kA.

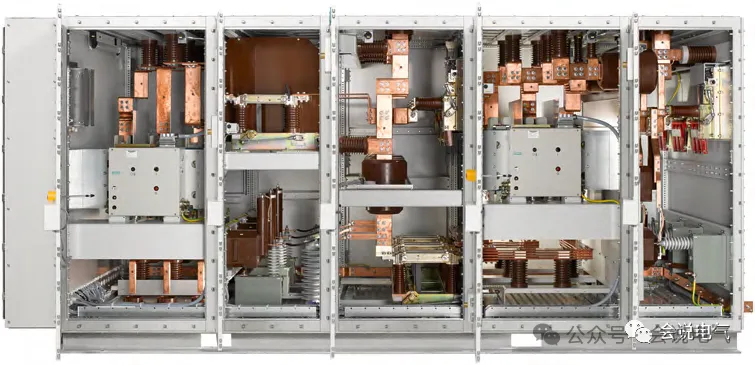

O disjuntor GE VB1 Power/Vac é um disjuntor de alta capacidade típico, com corrente de ruptura de curto-circuito de até 63kA e corrente nominal variando de 1250 a 5000A. Ele é equipado com um comutador PV. Amplamente utilizado em usinas elétricas.

O disjuntor de circuito a vácuo Eaton VCP-W63W pode operar com confiabilidade em altos níveis de corrente contínua, com uma corrente nominal de até 4000A usando resfriamento por convecção natural do ar e uma corrente nominal de até 6300A usando resfriamento por ventilador incorporado em condições de sobrecarga.

Tensão nominal: 12kV

Corrente nominal: 4000A resfriado naturalmente pelo ar, 6300A resfriado forçadamente pelo ar

Capacidade de ruptura nominal: 63kA

Capacidade de fechamento máxima: 160kA

Duração nominal de curto-circuito: 3s

Tensão de resistência à frequência industrial de 1 minuto (valor eficaz): 42kV

Tensão de resistência ao impulso de descarga atmosférica (pico): 75/95kV

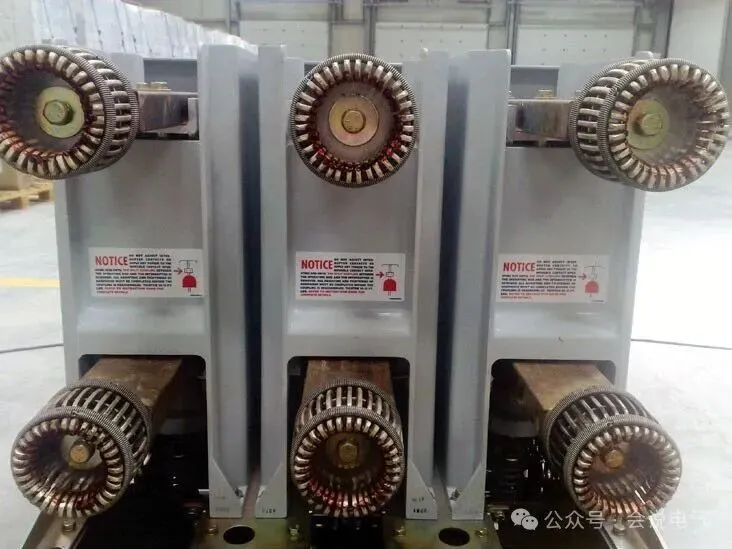

O disjuntor de circuito VCP-W63W adota contatos em formato de flor de ameixa com diâmetro de 180mm, contatos estáticos circulares e barras de cobre 4-120 * 10. Estrutura de pilar isolante aberto, com um espaço no meio da braçadeira de contato e sulcos de dissipação de calor cortados em ambas as superfícies verticais. Placas isolantes resistentes ao arco GPO-3 são usadas entre as fases para garantir os requisitos de resistência à tensão. Equipado com unidades de compartimento de disjuntor de circuito para fácil uso em gabinetes. A caixa de contato, o trilho guia e o sistema de válvula únicos garantem alta precisão de ajuste e a elevação de temperatura atende aos requisitos da norma.

Siemens 3AH3 disjuntor de vácuo tensão nominal: 17,5kV corrente nominal: 4000A resfriamento natural por ar, 5000A resfriamento forçado por ar capacidade nominal de quebra: 63kA capacidade máxima de fechamento: 160kA

O disjuntor 3AH3 adota uma estrutura de piso, o que facilita a movimentação no chão. Cada fase é disposta verticalmente com 2 conjuntos de contatos em formato de bico de pato, o que é favorável à dissipação de calor. Com a mesma estrutura de suporte isolador, a câmara de extinção de arco aumentada tem alta capacidade de condução de corrente e de quebra de curto - circuito, bem como alta corrente de pico de resistência.

O disjuntor do gerador é um dispositivo de proteção instalado entre o gerador e o transformador elevador de tensão. Ele não apenas fornece proteção para o gerador e o transformador principal, mas também desempenha um papel positivo no início, parada, manutenção e aumento da flexibilidade e confiabilidade operacional do grupo gerador.

Devido ao ambiente de trabalho especial dos disjuntores de proteção do gerador, sua confiabilidade é extremamente alta, com parâmetros nominais atingindo 17,5kV/10000A/80kA. O disjuntor de saída de geradores de vácuo de grande capacidade pode ser aplicado a geradores de até 450MW.

A pressão de contato da bolha de vácuo (câmara de extinção de arco) de um disjuntor de vácuo de 50kA é de 6000N, e a pressão de contato de uma câmara de extinção de arco de 63kA atinge 9000N. Geralmente, a pressão de contato de um disjuntor de 31.5kA é apenas de 3000N. Portanto, os requisitos de energia para o mecanismo de operação de um disjuntor de 63kA são muito altos, e é necessário energia suficiente para garantir que os contatos possam suportar a pressão da mola de contato e alcançar o fechamento adequado, bem como resistir à força elétrica da corrente de curto-circuito de fechamento. Portanto, a força e o curso da mola de fechamento do mecanismo de operação precisam ser suficientemente grandes, resultando em uma força geral muito forte do mecanismo de operação para garantir uma vida mecânica de 10000 ciclos.
