Hinzufügung von ausländischen Projekten

Ausländische Projekte erfordern mechanische Schlüsselverriegelungen, und ausländische Kunden haben relativ hohe Sicherheitsanforderungen. Neben der in China erforderlichen konventionellen fünfseitigen mechanischen Verriegelung müssen auch Vorhängeschlösser und industrielle Sicherheitsschlosser mit Schlüsseln ausgestattet werden.

Bei der Zentralzelle verlangt der Kunde aus Sicherheitsgründen, dass der Leistungsschalter und der Erdungsschalter nur mit geschlossener Tür bedient werden dürfen. Daher muss eine mechanische Verriegelung für das Schließen der Tür konfiguriert werden. Um das manuelle Öffnen des Hochspannungskontaktventils zu vermeiden, muss es eine mechanische Verriegelung geben, um sicherzustellen, dass das Ventil nur von einem Handwagen mit Funktionen wie Leistungsschaltern geöffnet werden kann.

Das Vorhängeschloss umfasst hauptsächlich die Abdeckplatte für das Schwenkloch des Leistungsschalters, die Abdeckplatte für das Bedienloch des Erdungsschalters und die Hochspannungskammertür. Alle diese Bauteile erfordern die Installation eines Sicherheitsvorhängeschlosses mit einem Verriegelungsstangendurchmesser von 8 mm, um die Anforderung einer zusätzlichen Verriegelung während der Installation und Wartung zu gewährleisten.

Sicherheitsverriegelungstechnologie kann sicherstellen, dass Personen nur gefährliche Maschinen und Ausrüstungen nach voreingestellten Verfahren bedienen können. Der nächste Bedienungsschritt kann nur unter sicheren Bedingungen durchgeführt werden, um die Sicherheit von Personen und Maschinen so weit wie möglich zu gewährleisten. Es wird auch eine Schlüsselbox verwendet, um einen oder mehrere Schlüssel gegen mehrere andere Schlüssel auszutauschen, um alle Logiken zwischen dem Schaltgeräteschrank selbst, zwischen den Schränken sowie zwischen der Hoch- und Niederspannungsseite des Schaltgeräts und der Transformatorabtür zu gewährleisten. Durch den Einsatz des mechanischen Schlüsselausgleichs können die Anforderungen des Kraftwerksicherheitsmanagements erfüllt werden, und die elektrischen Geräte können korrekt bedient werden. Gleichzeitig sollte der mechanische Logikschalter der mechanischen Verriegelungseinrichtung erweiterbaren Raum haben, der die Verriegelung zwischen neuen elektrischen Geräten und den elektrischen Geräten des ursprünglichen Systems realisieren kann und die "Fünf-Verhinderungen" des gesamten Systems erreichen kann.

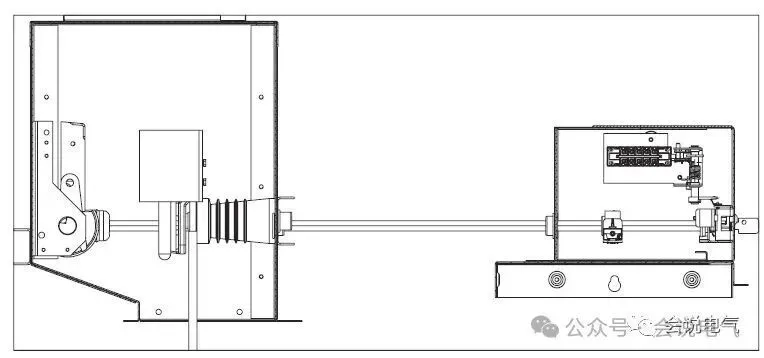

Jeder Abschnitt der Sammelschiene ist mit einem Erdungsschalter ausgestattet, und für die Wartung der Sammelschiene ist kein Erdungswagen erforderlich. Der Sammelschienen-Erdungsschalter ermöglicht die direkte Erdung während der Wartung und Reparatur der Hauptsammelschiene, was einfacher und bequemer ist. Der Erdungsschalter ist im oberen Teil des Hauptsammelschienenraums installiert und kann vor der Schaltschrankfront oder elektrisch betätigt werden. Ebenso sind auch für die Einspeisungsschränke Erdungsschalter installiert, um die Erdung der Einspeisekabel und der Abteilungen für den Sicherheitsschutz zu erreichen.

Für die IEC-Marktanwendung von Stromwandlern auf der Sammelschienenseite ist auch die Installation von Stromwandlern auf der Sammelschienenseite des Sammelschienen-Leistungsschalters für die Differenzialschutz erforderlich;

Das Druckentlastungsschaltgerät an der Oberseite muss eine interne Störungssicherheit aufweisen, im Allgemeinen wird eine FLR gefordert, die mit dem Ausschaltstrom des Produkts übereinstimmt, und eine Zeit von 1 Sekunde.

Ausländische Kunden können auch die Bereitstellung von ARS anfordern. Im Allgemeinen kann für 25kA und darunter eine Blendenform, nämlich SKIRT-Typ ARS, verwendet werden.

Für 31,5kA wird ein Puffertyp ARS, nämlich ARC APPROBER, verwendet.

Gleichzeitig werden einige Projekte durch die Höhe des Schaltraums beeinflusst, und es ist notwendig, Personenverletzungen zu vermeiden, die durch das Rückprallen von Flammen nach dem Erreichen des Dachs verursacht werden. Einige Kunden verlangen, dass kein Feuer oder Gegenstände mit Feuer herausgespritzt werden. Sie müssen spezielle Druckentlastungskanäle verwenden, um den Druck und die Bogen, die durch interne Störungen erzeugt werden, nach draußen abzuführen, oder Bogenabsorber aus einer großen Menge an keramischen Füllstoffen verwenden, um Feuer und Luftstrom zu filtern und den Schaden für Personen zu minimieren.

Bei Schaltanlagen sind Schilder und Markierungen erforderlich, um klare Kennzeichnungen zu haben, um die Sicherheit der Kunden und den korrekten Betrieb zu gewährleisten. Dies umfasst im Allgemeinen Markierungen wie Gefahr, Warnung, Vorsicht, Anweisungen und andere. Das Logo muss gemäß den Kundenanforderungen oder den relevanten ISO 3864-Standards hergestellt werden, wie z. B. Hochspannungsgefahr.

Übermäßige Bedienungsanweisungsbeschilderungen sollten reduziert werden, und der Inhalt sollte knapp und auf den Punkt kommen, wobei besondere Aufmerksamkeit auf das, was beachtet werden muss, gelegt werden sollte. Beispielsweise, wenn der Schalterwagen durch übermäßige Bedienungskraft beim Schieben beschädigt wird, kann an der Schiebeführung eine Beschilderung mit "Betätigungsmoment ≤ 25N. m" angebracht werden.
