Equipamiento de distribución ecológico de 38kV de American standard

Tanto el estado de Londres como California en Estados Unidos están implementando las prohibiciones de SF6 según lo planeado para controlar las emisiones de gases con efecto de aumento de temperatura.

Shi Enxi Electric (S&C) la distribución de interruptores de corriente de tipo pad y enterrados estándar norteamericano de la norma C37.74 adopta la tecnología de aislamiento de gas mixto de CO2 y 3M ™  Novec ™  Gas 4710, lo que reduce las emisiones equivalentes de dióxido de carbono (CO2e) del producto en un 97% en comparación con los interruptores que utilizan tecnología SF6. Esta aplicación utiliza la misma solución de gas alternativo a SF6 g3 que la de alta tensión de GE, que es una mezcla de gases C4 y CO2.

Los parámetros máximos de este producto pueden alcanzar ANSI 38kV 600A 60Hz 25kA e IEC 36kV 50Hz 25kA, y las dimensiones externas son las mismas que las de los equipos que utilizan tecnología SF6. El diseño contra arco del interruptor de 3 posiciones aumenta la seguridad, y la fractura de aislamiento visible en la desconexión por vacío es visible

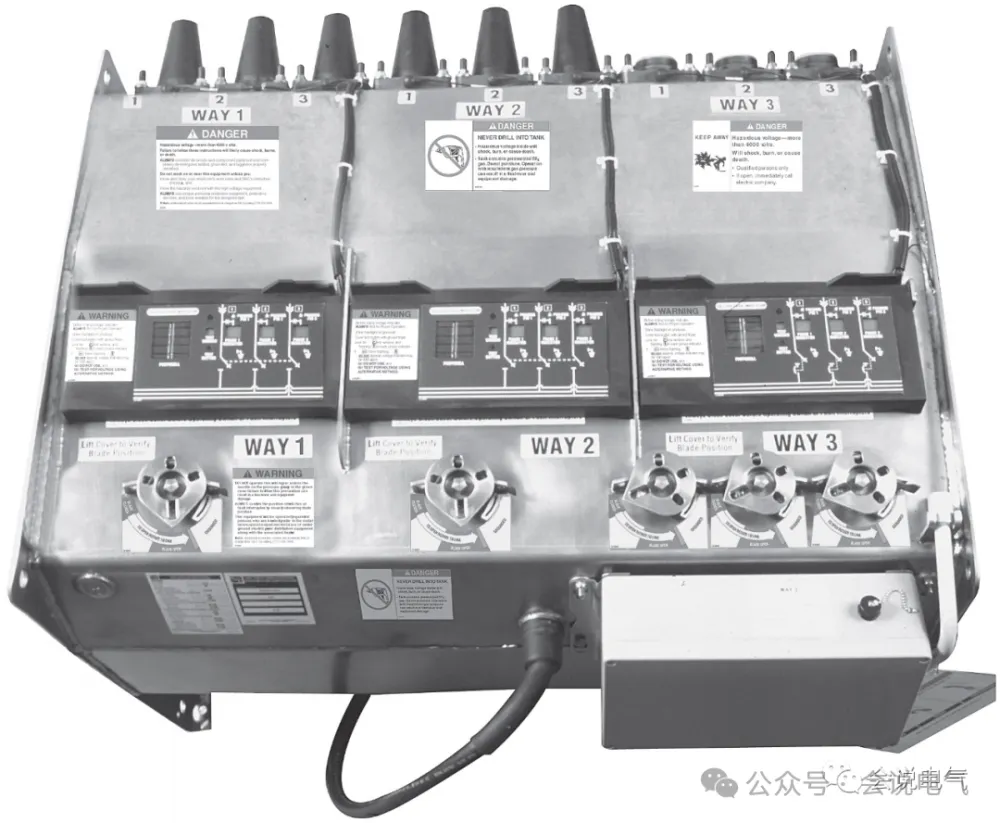

La unidad principal del anillo Vista Green proporciona un espacio de fractura más evidente y una posición de puesta a tierra. Las posiciones de apertura, cierre y puesta a tierra son inmediatamente visibles, justo debajo de la gran ventana de observación. Además, el diseño simplificado de interrupción de fallas utiliza un interruptor de tres posiciones con contactos giratorios de arco eléctrico para realizar todas las tareas de interrupción, logrando así una secuencia de operación extremadamente simple.

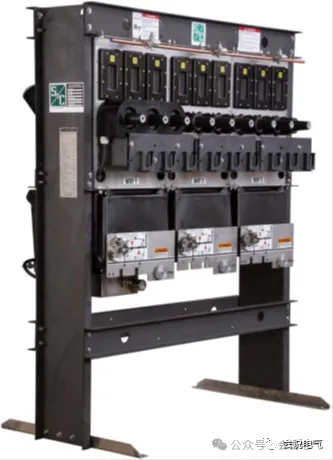

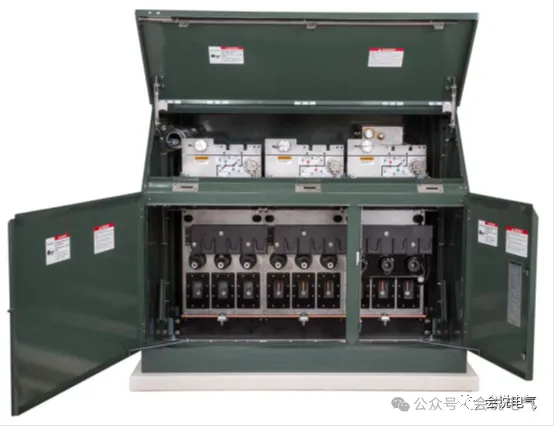

La serie Vista ofrece una variedad de tipos estructurales, incluyendo Pad Mounted y UnderCover, que son comúnmente encontrados en el mercado norteamericano ™ (operación en tierra subterránea) Vault-Mounted. La operación en tierra subterránea es conveniente, y diferentes estructuras como seca/húmeda están diseñadas de acuerdo con las condiciones de agua del área del terreno

Al mismo tiempo, también proporciona un interruptor de circuito único de tipo turbina eólica con un ancho de solo 610 mm y un dispositivo de interruptor móvil para entornos hostiles. Los tableros de distribución Vista y Vista SD ayudan a las empresas de servicios públicos a reducir su uso de gas SF6 para reducir su huella de carbono total y alcanzar los objetivos de desarrollo sostenible. El tablero de distribución Vista SD utiliza materiales de aislamiento sólido;

Vista switchgear ahora ofrece un diseño ecológico que no utiliza gas SF6;

El diseño ecológico de Vista utiliza interruptores de circuito de vacío y gas aislante 3M ™  Novec ™  4710. El COe de estas opciones de diseño es un 97% menor que el de la switchgear Vista de gas SF6. Teniendo en cuenta el dióxido de carbono generado durante el proceso de fabricación y el ciclo de vida completo del producto, la huella de carbono total del diseño ecológico de Vista es menor que otras alternativas de switchgear enterrada, mucho menor que la equivalencia de emisiones de dióxido de carbono de la switchgear aislada con aceite y la switchgear aislada sólida. Al mismo tiempo, tiene todas las ventajas operativas y de diseño de la switchgear Vista de gas SF6, con un equivalente de dióxido de carbono del gas aislante de solo el 3% del SF6.

Las soluciones actuales de aislamiento de aire o aislamiento con N2 se utilizan generalmente para 24kV y por debajo, con pocas aplicaciones para 40,5kV. Generalmente, la switchgear de 40,5kV adopta un tamaño externo amplificado/diseño de campo eléctrico uniforme para todos los circuitos conductores, o utiliza aislamiento sólido interno para reemplazar el gas. De hecho, todavía hay muchas emisiones de carbono durante el proceso de generación del producto.

La resistencia aislante del puro 4710 es aproximadamente el doble de la de SF6 (dependiendo de la presión). Al mezclarlo con CO2, la temperatura de licuefacción se puede reducir a menos 30 grados Celsius. Una mezcla de 6% de 4710 y 94% de CO2 puede alcanzar una capacidad aislante del 90% del gas SF6. El gas mezclado de C4 (4710) y CO2 se puede reemplazar directamente como gas aislante sin cambiar la estructura original del interruptor de SF6, con una mejor relación calidad-precio.

El mecanismo de funcionamiento del interruptor de distribución enterrado VISTA no requiere mantenimiento, y el costo del interruptor es solo un 10% más alto que el costo total de instalación y mantenimiento de 20 años del interruptor de fusible de conmutador de carga del panel frontal.

Después de que el equipo esté en funcionamiento, no es necesario realizar mantenimiento, limpieza o reemplazo de componentes. El costo total de una vida útil de 20 años no es alto, y una vida útil más larga brinda más beneficios.
