Soporte de aislamiento para tableros de distribución de baja tensión

Para el cuadro de distribución de baja tensión, consta de interruptores de cuadro, interruptores de caja moldeada y sus sistemas de control, protección e indicación, barras de distribución, componentes aislantes, gabinetes, cajones y sus conectores, unidades funcionales, etc. Además del sistema eléctrico compuesto por el interruptor de circuito central y su unidad de control, la barra de distribución (barra de cobre) que conduce la corriente, así como la barra de distribución de soporte, están aisladas de componentes de conexión a tierra, como gabinetes y placas de montaje metálicas, y pueden soportar la enorme fuerza eléctrica generada por la barra de distribución en caso de cortocircuito.

Estas dos son las principales funciones de los componentes aislantes, así como funciones de blindaje, aislamiento y otras. Por lo tanto, los componentes aislantes que soportan la barra de distribución deben ser aislantes y tener resistencia mecánica. El aislamiento incluye la distancia directa y la distancia de rastreo. La distancia directa asegura la distancia aérea en línea recta entre la barra de cobre de distribución y la placa de montaje, así como entre diferentes fases. La distancia de rastreo es también la distancia más corta para "arrastrarse" a lo largo de la superficie exterior del aislante en relación con la tierra y entre fases. Hay ascenso de montañas, ascenso de zanjas y arrastre a lo largo de la "falda de paraguas" de la superficie exterior del aislante.

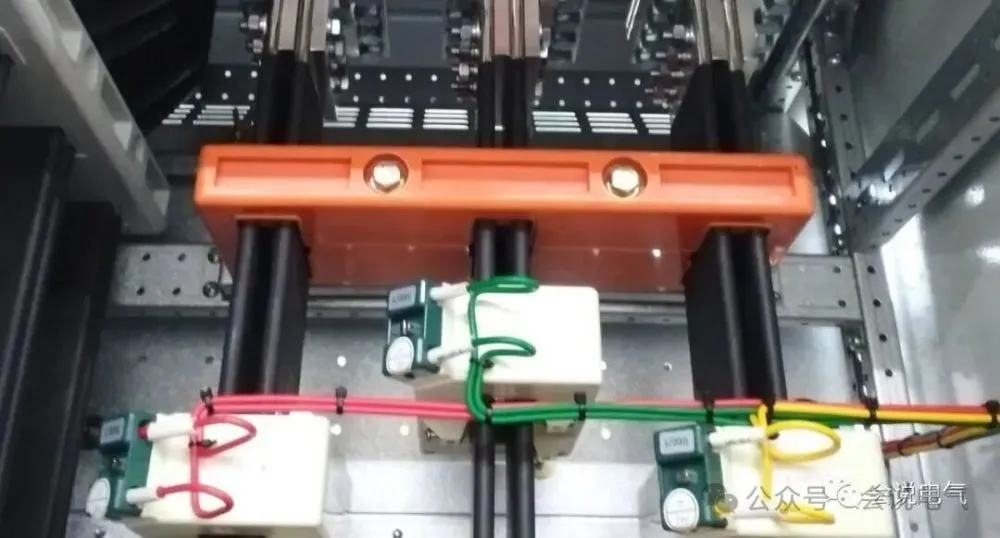

Hay muchas formas estructurales de aislamiento de barras conductoras, y la más común es la forma de marco de aislamiento. Se funden las mitades superior e inferior de las abrazaderas, como las de SMC y DMC, para fijar la barra conductora en el centro, que se fija en el medio con pernos. Se utilizan módulos de bloques para adaptarse a diferentes especificaciones de barras de cobre, lo que indica que se utilizan muchos materiales.

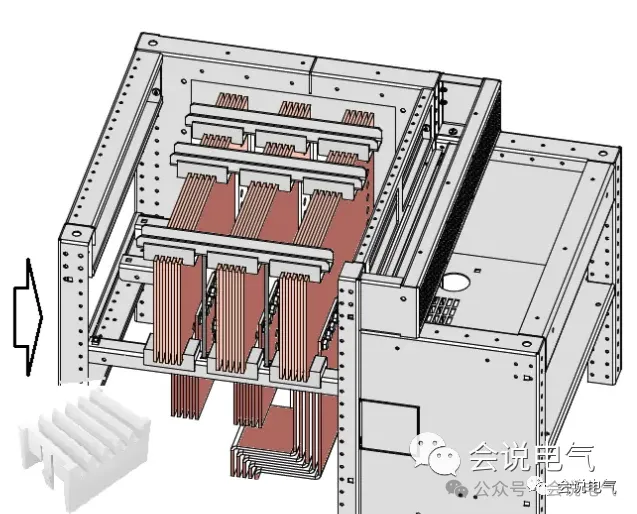

Abrazadera de barra conductora, estructura en forma de diente (en forma de peine), hecha de material DMC, solo fija una parte de la barra de cobre. Las barras de cobre de diferentes anchos utilizan la misma abrazadera de barra conductora, pero la longitud de los pernos de fijación es diferente.

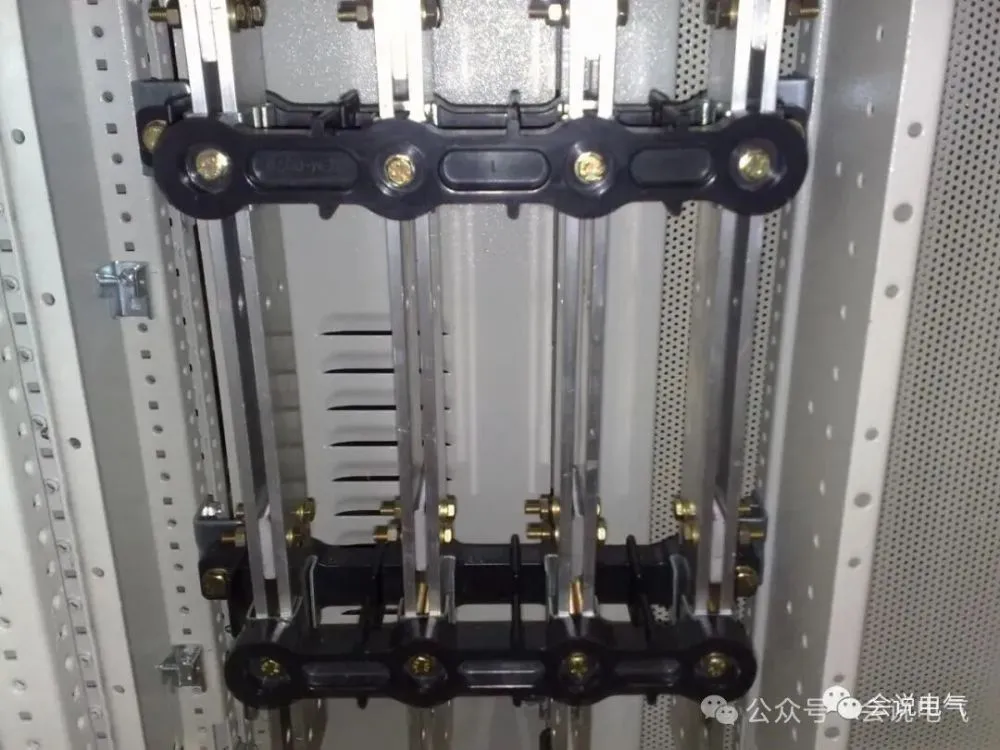

Reforzar las abrazaderas de barra conductora de nailon, como las abrazaderas de barra conductora en forma de peine del gabinete B, colocando barras de cobre de 5 mm de espesor entre las abrazaderas de barra conductora superior e inferior. Las abrazaderas de barra conductora se fijan a la placa de aluminio (o acero inoxidable) de soporte a través de hebillas, y las placas de soporte superior e inferior se fijan con pernos extendidos. Los soportes de nailon utilizan menos material, tienen buena capacidad de aislamiento, alta resistencia mecánica e instalación flexible. Según el cálculo de la energía eléctrica, se puede definir si se fijan tanto la parte superior como la inferior en un sólido, o se fija un lado en el gabinete y se suspende el otro lado para garantizar la fijación mutua entre fases. Las abrazaderas de barra conductora en forma de peine se pueden utilizar para barras conductoras de un espesor máximo de 5 mm y un ancho de 200 mm, lo que indica una alta resistencia de las abrazaderas de barra conductora. En comparación con las placas delgadas, el coeficiente de efecto de piel de la barra conductora de 5 * 200 es extremadamente bajo, la resistencia alterna es pequeña, la circunferencia es grande, el área de disipación de calor es grande, el aumento de temperatura es bajo y la capacidad de conducción de corriente es grande. La barra conductora de cobre de 5 - 5 * 200 puede soportar una corriente de 6300 A.

Otras estructuras de abrazaderas de barras de distribución similares, reforzadas con material de nailon, alta resistencia y alta eficiencia de producción.

El soporte de nailon y los componentes de aislamiento de las barras de distribución se fijan en la placa de montaje, y las barras de cobre se fijan directamente con pernos, y se aíslan entre los componentes de aislamiento y la placa de montaje.

Instalación de aisladores, utilizando aisladores hexagonales para fijar la barra de distribución. Los aisladores están hechos por die-casting de material BMC, con una altura de 50mm, una resistencia a la flexión de 8000N, alta resistencia y una distancia de rastreo grande, adecuados para los tableros de distribución de barcos.

Forma de abrazadera, para barras de distribución en forma de C y otras irregulares, las abrazaderas se fijan directamente en la partición del armario, lo que es simple y conveniente. El material de nailon reforzado asegura el aislamiento entre la placa de montaje fija y cumple con el requisito de una distancia de rastreo mayor que 16mm.

Como se mencionó anteriormente, los componentes de aislamiento deben garantizar que las barras de cobre puedan soportar la corriente de cortocircuito y la corriente de soporte de pico sin causar daños a los componentes de aislamiento. Por lo tanto, el soporte de aislamiento de alta resistencia puede transmitir más fuerza a la placa de montaje y soportar corrientes de cortocircuito más grandes. Fallo de la barra de distribución vertical de 85kA 1s, fisuración del aislamiento.
