Cubierta de interruptores blindados de media tensión estándar estadounidense universal

A diferencia de los interruptores de media tensión domésticos, que son todos gabinetes montados en el centro KYN28 con la misma disposición estructural e incluso el mismo tamaño. Por lo tanto, el carro de interruptor de circuito, la caja de contactos, el mecanismo de válvula, el interbloqueo mecánico, etc., son todos componentes universales con casi ninguna diferencia.

Especialmente para las carcazas de los gabinetes, la mayoría de los fabricantes completos no producen los gabinetes ellos mismos, sino que los compran a fabricantes de gabinetes profesionales según los requisitos del pedido.

Los interruptores blindados de media tensión producidos por fabricantes de estándares estadounidenses, excepto por la dimensión de ancho de 36 pulgadas (914 mm) y la disposición básica de carros de interruptores de circuito de doble capa, tienen diferentes formas de interruptores de circuito, carros y mecanismos de propulsión, cada uno con sus propias características. Por lo tanto, sin mencionar el gabinete, incluso la válvula y el mecanismo de propulsión no se pueden adaptar a los interruptores de circuito de estándares estadounidenses y no se pueden comprar. La cadena de suministro existente de los gabinetes montados en el centro domésticos no puede proporcionar productos de apoyo.

En la actualidad, los fabricantes de equipos completos nacionales realizan sus propios ensayos, y es muy difícil certificar los interruptores de circuito de media tensión en América del Norte. No es un problema de parámetros técnicos, sino un costo enorme de ensayo y certificación. Además, el reconocimiento de los interruptores de circuito nacionales por parte de los clientes norteamericanos no es alto, y el servicio después de la venta también enfrentará enormes desafíos debido a la falta de instituciones en América del Norte.

Por lo tanto, elegir interruptores de circuito de media tensión con certificación de estándares estadounidenses, junto con compartimentos de interruptores de circuito equipados con cajas de contactos, válvulas, enchufes secundarios, contactos de tierra, MOC, TOC, ASD o marcos en forma de L, puede satisfacer rápidamente los requisitos de los usuarios cuando se ensamblan en gabinetes.

La solución para resolver rápidamente los problemas anteriores también es simple. El tablero de distribución adopta una forma de panel lateral, y el tamaño del gabinete se puede ampliar adecuadamente. Por ejemplo, el ancho del gabinete puede ser de 30 pulgadas 762mm o 36 pulgadas 914mm; la profundidad del gabinete puede ser de 100 pulgadas 2540mm, porque la sala de instrumentos de estándares estadounidenses generalmente se instala en la parte frontal del carro de interruptor de circuito, y el compartimento generalmente es profundo. El marco en forma de L incluye una guía extendida hacia adelante, con una profundidad de aproximadamente 1,25 metros. El gabinete posterior debe considerar la conexión entre la sala de barras y los cables de doble capa superior e inferior, lo cual también debe ser de aproximadamente 1,25 metros.

La altura del gabinete es de 95 pulgadas (2413 mm). Esto puede acomodar un marco en forma de L estándar estadounidense de 26 pulgadas (660 mm) y su interruptor de circuito.

El marco en forma de L estándar estadounidense de 26 pulgadas (660 mm) y sus interruptores de circuito incluyen Eaton, LS, SCHNEIDER, etc., con una corriente máxima de 2000 A, un espaciado entre fases del interruptor de circuito de 178 mm y una corriente de ruptura máxima de 40 kA, lo cual puede satisfacer las necesidades generales de ingeniería.

El interruptor de circuito de 3000 A y 40 kA se ensambla en piezas sueltas o con un ancho de gabinete de 38 pulgadas, 38 × 25.4 = 965 mm. El marco del interruptor de circuito en forma de L generalmente tiene un ancho de 914 mm, con una conexión de panel lateral de 25.5 mm en un lado.

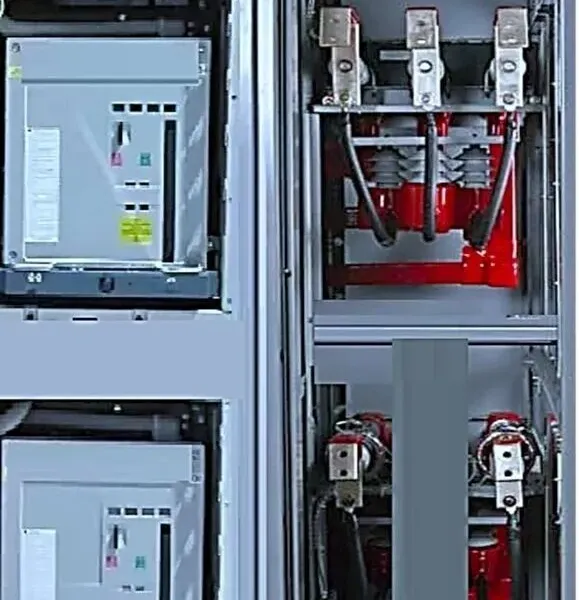

La estructura general del panel lateral permite una combinación flexible del gabinete frontal según la altura del compartimento del interruptor de circuito. Los compartimentos superior e inferior están dispuestos en forma de doble capa, y se puede reservar una sala de instrumentos en el medio, como un marco en forma de L con una altura de 1000 mm. Para un tablero de distribución de 95 pulgadas (2413 mm) de altura, 2413 - 2000 = 413 mm, y una sala de instrumentos de 413 mm de altura. Para los tableros de distribución no de arco estándar estadounidenses generales, la sala de instrumentos se encuentra delante del interruptor de circuito y generalmente se reserva con una profundidad de 10 pulgadas (254 mm) para dispositivos de protección microinformática y otros, para garantizar que la protección microinformática y el interruptor de circuito no interfieran entre sí cuando el interruptor de circuito está en la posición de prueba.

La parte media del gabinete trasero sirve como sala de barras, con la altura de la barra principal ubicada en el centro, lo que facilita la conexión de las barras ramales de los interruptores de circuito superior e inferior. La barra de cobre para la salida del interruptor de circuito inferior se eleva para facilitar la conexión de cables, y se debe diseñar un canal de cable para la entrada y salida del interruptor de circuito superior
