Универсальная американская стандартная средневольтная бронированная распределительная панель

В отличие от внутренних средневолтных шкафов выключателей, которые все представляют собой среднеустановленные шкафы типа KYN28 с одинаковой структурной компоновкой и даже размером. Поэтому сопряженные тележки выключателей, контактные коробки, механизмы заслонок, механические блокировки и так далее - все это универсальные компоненты, практически не имеющие различий.

Особенно в отношении корпусов шкафов, большинство полных производителей сами не производят шкафы, а закупают их у профессиональных производителей шкафов в соответствии с требованиями заказа.

Средневолтные бронепластиковые шкафы выключателей, производимые американскими стандартами, за исключением ширины в 36 дюймов (914 мм) и базовой компоновки двухъярусных тележек выключателей, имеют различные формы выключателей, тележек и механизмов перемещения, каждый с своими особенностями. Поэтому не говоря уже о шкафе, даже заслонки и механизмы перемещения не могут быть адаптированы к американским стандартам выключателей и не могут быть куплены. Существующая цепь поставок внутренних среднеустановленных шкафов не может обеспечить сопряженные продукты.

В настоящее время отечественные производители полного оборудования проводят собственные испытания, и очень сложно получить сертификат на средневольтные выключатели в Северной Америке. Это не вопрос технических параметров, а огромные затраты на испытания и сертификацию. Кроме того, у северноамериканских клиентов низкое признание отечественных выключателей, и сервисное обслуживание также столкнется с огромными трудностями из-за отсутствия представительств в Северной Америке.

Поэтому выбор средневольтных выключателей с американским стандартом сертификации, а также отсеков выключателей, оснащенных контактными коробками, клапанами, вторичными вилками, заземляющими контактами, MOC, TOC, ASD или L-образными рамами, может быстро удовлетворить потребности пользователей при сборке в шкаф.

Решение для быстрого решения вышеуказанных проблем также просто. Шкаф распределительной аппаратуры имеет форму боковой панели, и размеры корпуса шкафа могут быть соответствующим образом увеличены. Например, ширина шкафа может быть 30 дюймов (762 мм) или 36 дюймов (914 мм); глубина шкафа может быть 100 дюймов (2540 мм), так как американская стандартная приборная комната обычно устанавливается спереди от тележки выключателя, и отсек обычно глубокий. L-образная рама включает переднюю расширенную рельсу с глубиной около 1,25 метра. В задней части шкафа необходимо учитывать соединение между шинной комнатой и верхними и нижними двойными кабелями, которое также должно быть около 1,25 метра.

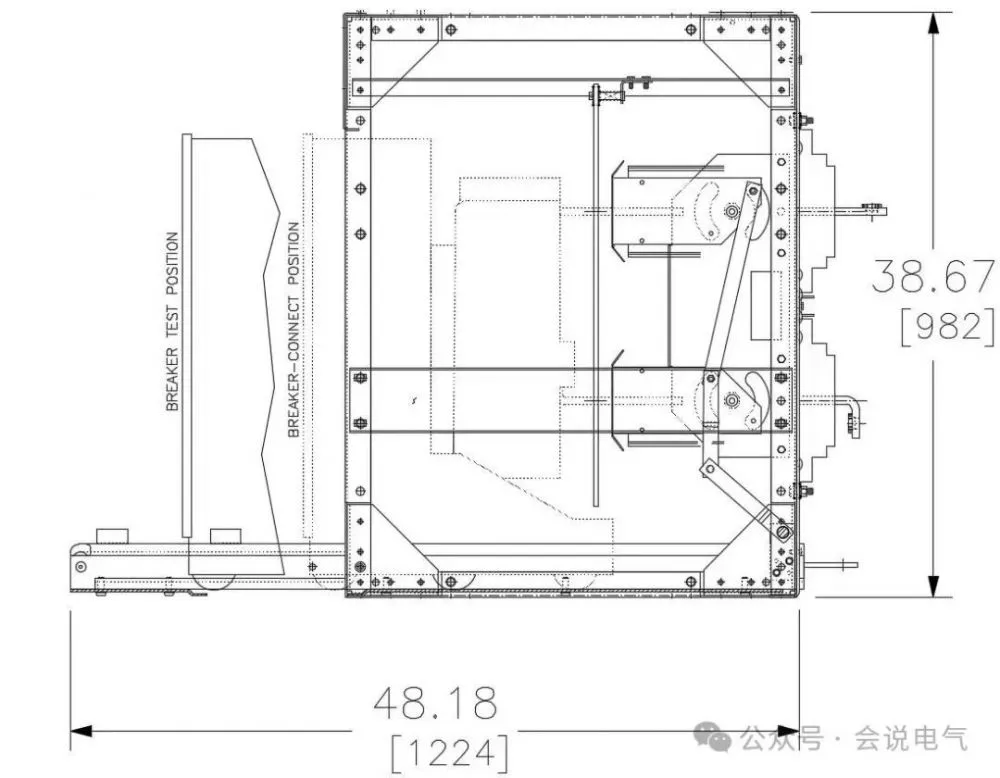

Высота шкафа составляет 95 дюймов (2413 мм). Это позволяет разместить американский стандартный L-образный каркас размером 26 дюймов (660 мм) и его выключатель.

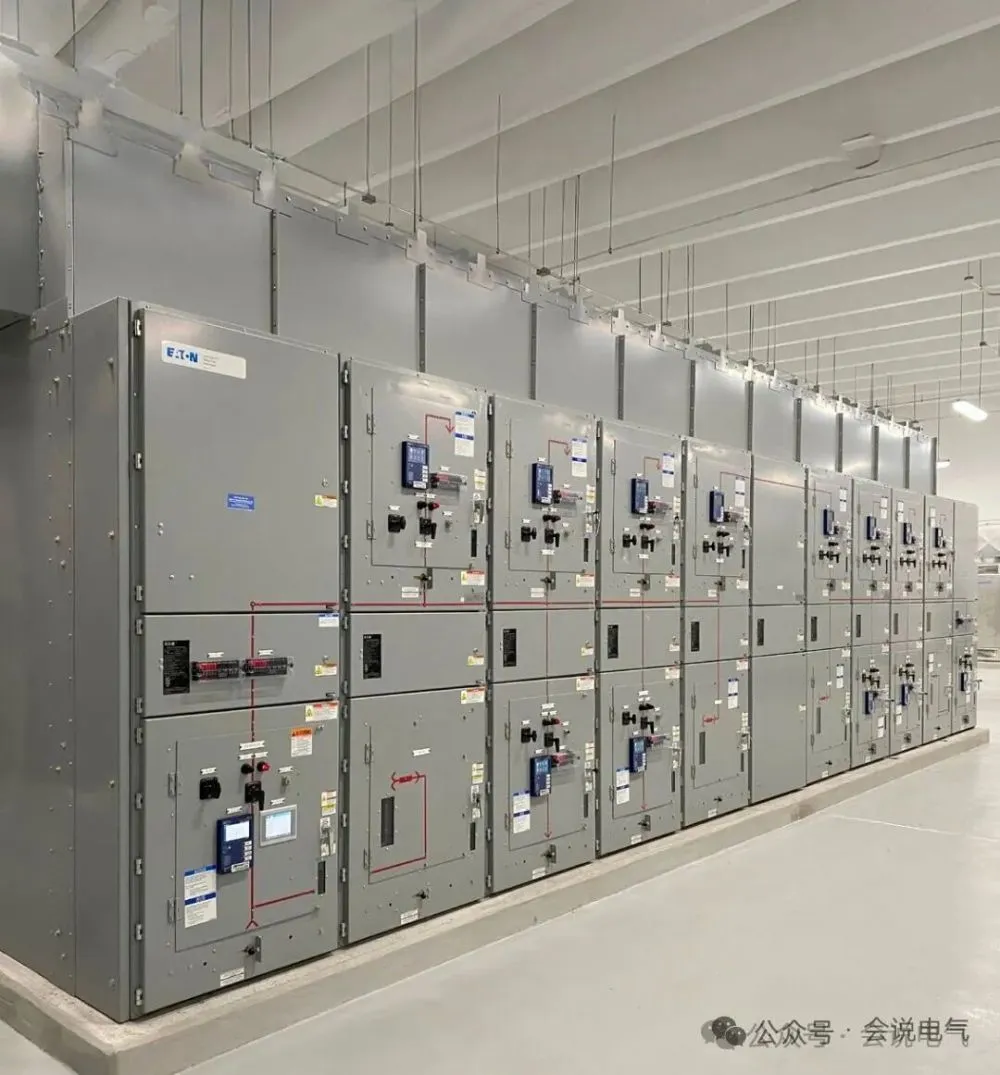

Американские стандартные L-образные каркасы размером 26 дюймов (660 мм) и их выключатели включают такие марки, как Eaton, LS, SCHNEIDER и др. Максимальный ток составляет 2000 А, межфазный зазор выключателя - 178 мм, а максимальный ток отсечки - 40 кА, что может удовлетворить обычные инженерные потребности.

Выключатель 3000 А 40 кА собирается в разобранном виде или в шкафе шириной 38 дюймов (38 × 25,4 = 965 мм). Ширина L-образного каркаса выключателя обычно составляет 914 мм, с одной стороны имеется соединение с боковой панелью шириной 25,5 мм.

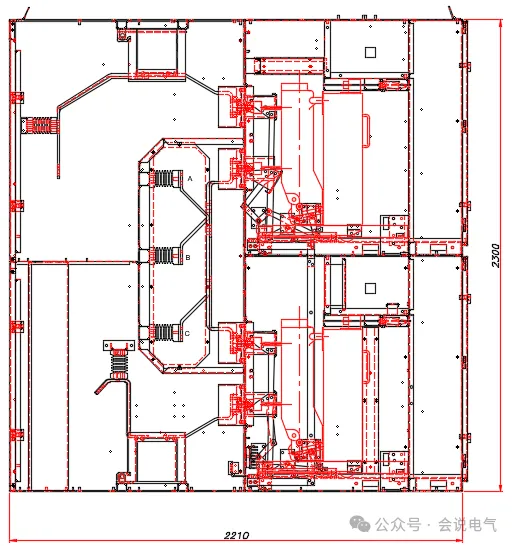

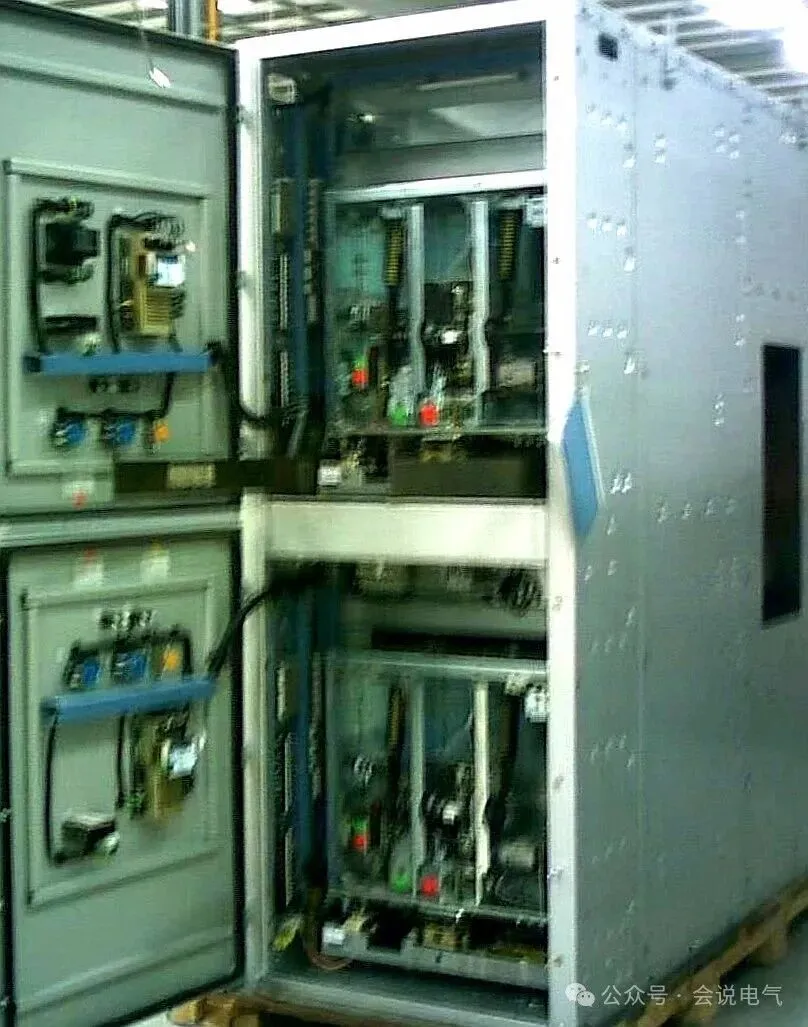

Общая конструкция боковых панелей позволяет гибко подбирать переднюю часть шкафа в зависимости от высоты отсека выключателя. Верхний и нижний отсеки расположены в два слоя, а посередине можно оставить приборный кабинет, например, для L-образного каркаса высотой 1000 мм. Для шкафа выключателей высотой 95 дюймов (2413 мм), 2413 - 2000 = 413 мм - высота приборного кабинета. Для обычных американских стандартных бездуговых шкафов выключателей приборный кабинет расположен перед выключателем и обычно оставляется глубиной 10 дюймов (254 мм) для установки микрокомпьютерной защиты и других устройств, чтобы обеспечить, чтобы микрокомпьютерная защита и выключатель не мешали друг другу, когда выключатель находится в тестовом положении.

Средняя часть заднего шкафа служит комнатой для шин, причем высота главной шины расположена в центре, что облегчает подключение верхних и нижних разветвительных шин выключателей. Медная шина для выхода нижнего выключателя поднимается, чтобы облегчить подключение кабеля, и необходимо спроектировать кабельный канал для входа и выхода верхнего выключателя
