Изоляционный тележный шкаф

Изоляция означает разделение двух частей для удовлетворения требований безопасности. Электрическая изоляция обеспечивает безопасный электрический зазор между двумя частями цепи, так что даже если с обеих сторон есть разные напряжения, они могут работать безопасно без взаимного вмешательства. Изоляционный шкаф с двумя вводами питания позволяет двум шинным системам работать независимо.

Изоляционные шкафы также известны как переворотные шкафы или подъемные шкафы. Те, кто знаком с распределительным оборудованием, знают, что из-за средневольтного распределительного оборудования электрическая изоляция требует достаточного воздушного зазора между шинными системами, а также между фазами и землей. Например, для 12 кВ требуется чистое воздушное расстояние больше 125 мм. Поэтому главная шинная система распределительного шкафа находится в отдельной камере на вершине распределительного шкафа. Шинный соединительный шкаф проходит через выключатель, и шинная система входит сверху через верхний конец выключателя и выходит из нижнего конца. Соединительная шинная система проложена до нижней части распределительного шкафа. Ряд главных шинных систем распределительного шкафа должен находиться в одном и том же положении, чтобы обеспечить соединение главных шинных систем. Поэтому шинная система должна "перевернуть" и "поднять" нижнюю соединительную шинную систему до главной шинной системы на вершине распределительного шкафа. В этот момент через выключатель изоляционный тележка с одинаковыми размерами и характеристиками вернет шинную систему в верхнюю шинную камеру.

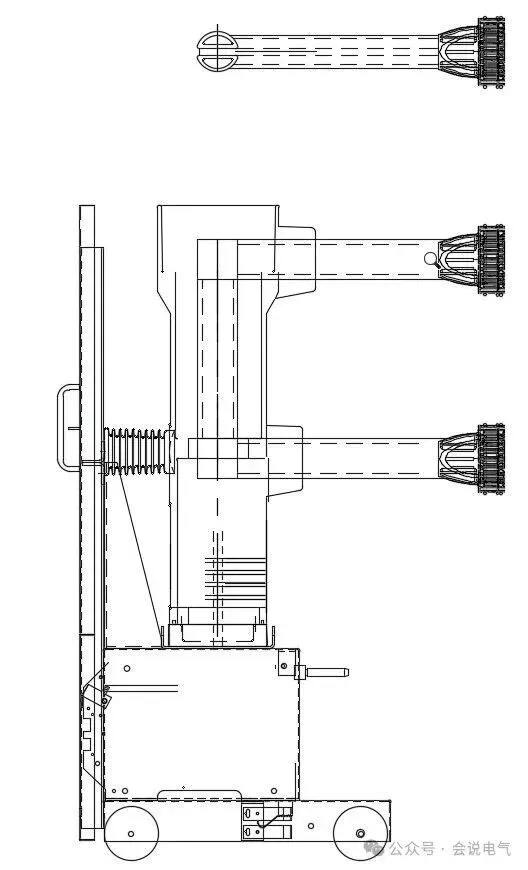

В качестве функционального тележки, используемой в сочетании с центральным выключателем, изоляционная тележка может быть выведена из шкафа для достижения явного разрыва. Изоляционная тележка должна иметь механическую блокировку с выключателем, чтобы избежать вхождения и выхода под нагрузкой, что может привести к дуговым авариям.

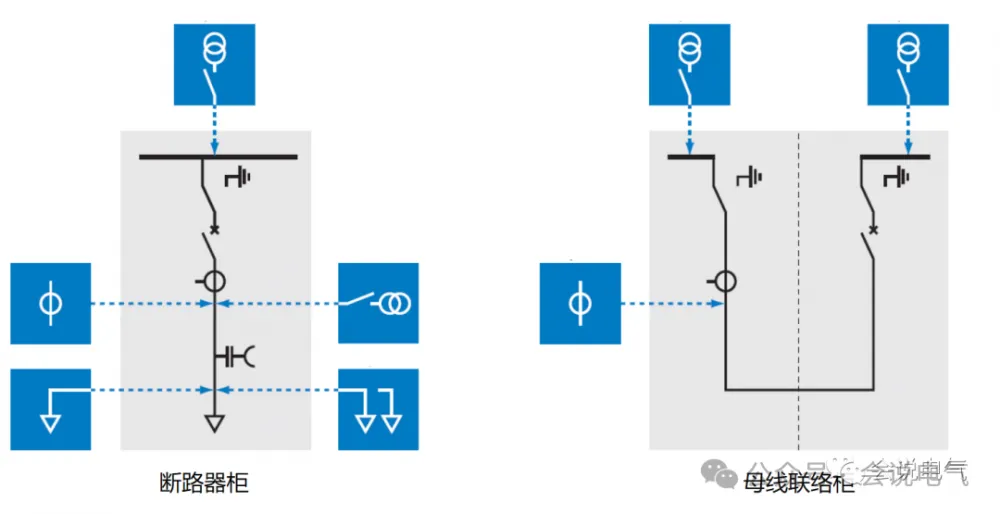

Разделение одной шинной линии - хорошее решение для обеспечения непрерывности электроснабжения. Два входных источника питания из разных подстанций обеспечивают то, что любая поломка в одном источнике может быть быстро восстановлена другим источником. Шкаф распределительных устройств также обычно состоит из двух наборов входных изоляционных шкафов, шкафов с трансформаторами напряжения, входных шкафов с выключателями, учетных шкафов и N выходных шкафов. Кроме того, есть один шкаф для соединения шин и один шкаф для изоляции подъема шин, образуя форму двух входов и одного соединения шин. Во время нормальной работы два из трех выключателей закрыты, требуется механическая и электрическая блокировка, чтобы обеспечить то, что три выключателя не закрываются одновременно, то есть нужно иметь три замка и два ключа для обеспечения этого.

Изоляционный тележный коммутатор нельзя вводить и выводить под нагрузкой. Независимо от того, используется ли он в сочетании с шинным разъединителем или в качестве вводного и выходного разъединителя, требуется механическая блокировка, чтобы обеспечить, что соответствующий разъединитель будет выведен, прежде чем можно будет вывести из рабочей позиции изоляционный тележный коммутатор. Аналогично, если изоляционный тележный коммутатор не достиг рабочей позиции, разъединитель не может войти в рабочую позицию и закрыться. Как правило, предусмотрена электрическая блокировка и механическая блокировка с помощью ключей, которая обеспечивает, что изоляционный тележный коммутатор не выйдет из рабочей позиции под нагрузкой через логику управления операциями, что также является распространенным требованием иностранных клиентов.

Иностранные проекты обычно не используют изоляционные тележные коммутаторы, а напрямую используют шинные подъемные шкафы и шинные контактные шкафы с разъединителями для взаимодействия. Шинный контактный разъединитель можно вывести, чтобы обеспечить видимый изоляционный разрыв, обеспечивая электрическую изоляцию между двумя частями подзаряженного тела. Если есть две входные линии и одна шина, то между тремя разъединителями требуется только три замка и два ключа для блокировки, не требуя учитывать изоляционный тележный коммутатор как дополнительную изоляцию.

Для 40,5 кВ распределительных устройств это особенно актуально. Добавление изоляционного тележки требует дополнительного распределительного устройства, что очень трудно использовать в городах, где земля является дефицитной.

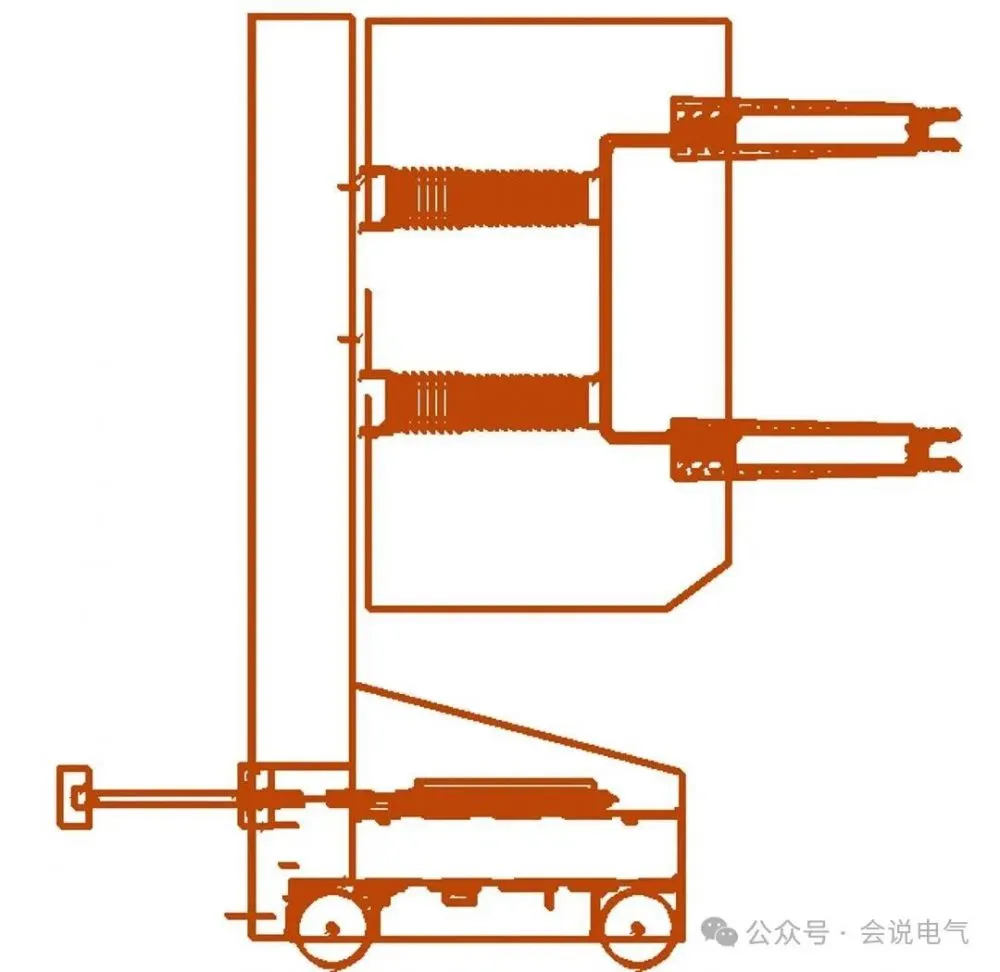

Существуют простые и сложные типы изоляционных тележек. Простой тип требует только одного каркаса с изоляторами для поддержки контактов шин. Изоляционная тележка должна иметь такие же номинальный ток и требования к кратковременному/пиковому сопротивлению току, как и соответствующий выключатель, то есть выдерживать электрическую силу длительного рабочего тока, тепловые эффекты, вызванные короткозамыкательным током, и пиковый ток.

Для высокотоковых изолированных тележек использование D-образной медной шины позволяет достичь тока 4000 А с поперечным сечением 1525 мм². Одна D-образная медная шина может выдерживать ток 2500 А и плотность тока 1,64 А/мм²; Две D-образные алюминиевые шины имеют токоподъемную способность 4000 А и плотность тока 1,31 А/мм². По сравнению с прямоугольными шинами, трубчатые шины могут использовать меньше меди, особенно для высокотоковых распределительных устройств, из-за их высокой токоподъемной способности, что уменьшает использование цветных металлов.
