Disjuntor IEC de 36kV

IEC 36kV nivel de voltaje de interruptores aislados por aire, de acuerdo con la norma IEC62271-1, la correspondiente tensión de prueba de frecuencia industrial para 36kV es de 70kV durante 1 minuto, y la tensión de prueba de impulso de rayo es de 170kV, que es ligeramente menor que la tensión de prueba de frecuencia industrial de 85kV y la tensión de prueba de impulso de rayo de 185kV requeridas por la norma GB 40.5kV. Del mismo modo, el tamaño de los interruptores aislados por aire de IEC 36kV también es menor.

Por supuesto, en comparación con las últimas regulaciones de la Red Estatal, el ancho de 1600mm es mucho menor. Para los interruptores de circuito con un ancho de 900mm y un espaciado entre fases de 250, se puede ver que la distancia desde el centro a las placas laterales de las fases A y C del interruptor de circuito es solo de 200mm, y la distancia neta después de eliminar el radio conductor es menor de 180mm. De acuerdo con IEC60071, para una tensión de prueba de impulso de rayo de 170kV, el espacio aéreo mínimo requerido es de 320mm. Obviamente, los productos extranjeros dependen más del aislamiento compuesto sólido para lograr la miniaturización.

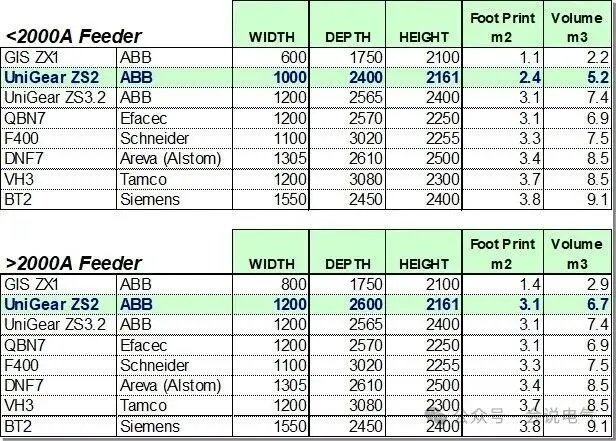

Por ejemplo, el ZS2 de ABB tiene una corriente nominal máxima de 2500A (enfriamiento forzado por aire). El ancho de la cubierta de tablero es de 1000mm, el espaciado entre fases del interruptor de circuito es de 275mm, el diámetro del contacto estático de 1250A es de 35mm y el diámetro del contacto estático de 2500A es de 79mm. El de 1250A tiene el mismo diámetro que el contacto del gabinete central general, y el de 2500A utiliza un contacto estático de 79mm de diámetro, que cumple con los requisitos de aumento de temperatura a través del enfriamiento forzado por aire.

Interruptor de circuito de vacío de tipo poste herméticamente sellado totalmente sólido, con la misma posición de contacto y tamaño de interfaz que el interruptor de circuito SF6, chasis estándar, que garantiza un movimiento de entrada y salida suave, y está interbloqueado mecánicamente con el interruptor de tierra.

El ancho de la cubierta de tablero es de 1000mm, con un diseño de barra tubular y un campo eléctrico uniforme, logrando un diseño de miniaturización. El aislamiento de la barra se funde con resina epoxi, con un diseño de gran distancia de rastreo. Se diseñan la caja de contacto de blindaje equipotencial y el aislador de pared, y la abertura de la placa de instalación es lo más grande posible para reducir la intensidad del campo eléctrico en la intersección de las tres interfaces.

El contacto estático del interruptor de puesta a tierra se fija directamente en el extremo de salida de la caja de contacto con una cubierta de aislamiento, y el diseño general es simple y confiable. Por lo tanto, no es necesario diseñar una gran distancia de rastreo, sino agregar muchas placas de aislamiento fase a fase y a tierra para cumplir con los requisitos de aislamiento.

Válvula metálica, la brecha entre el contacto estático y la placa de la válvula es mayor que 320mm

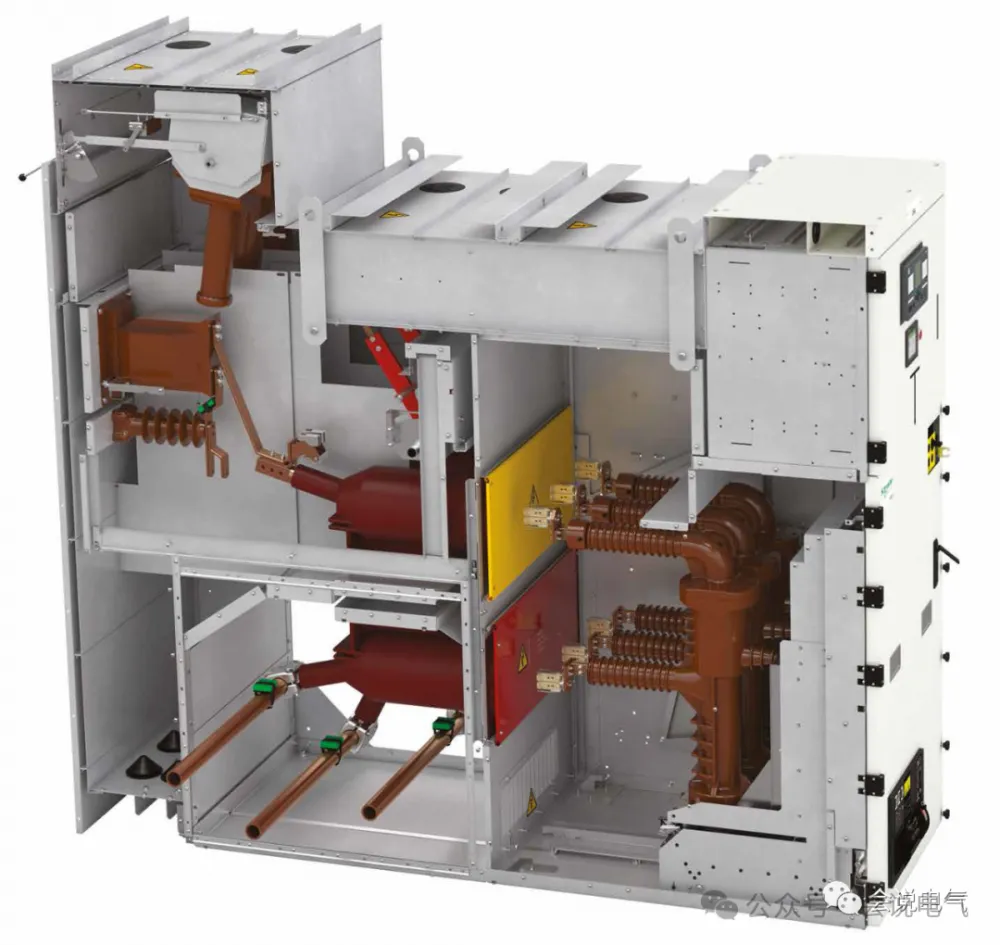

Switchgear F400 IEC 36kV, interruptor de circuito de 1250A con un espaciamiento entre fases de 250mm, ancho del switchgear de 900mm, interruptor de circuito de 2500A con un espaciamiento entre fases de 300mm, ancho del switchgear de 1100mm. El sistema de contacto de aislamiento sólido total está diseñado con un busbar principal tubular con excelente campo eléctrico y sin necesidad de aislamiento. Para las conexiones de cable, no se puede utilizar aislamiento compuesto, por lo que se utilizan particiones de aislamiento de fase.

El dispositivo del transformador de tensión de tipo interruptor de cuchilla rotatorio, durante el funcionamiento normal, hace contactar el pasador superior del fusible del transformador con la barra de cobre. Cuando se necesita reemplazar el fusible después de que se funda, se empuja hacia arriba la varilla de empuje del dispositivo, y el transformador de tensión girará hacia atrás. Después de girar a la posición correcta, el pasador superior primero hace contacto con la barra de puesta a tierra para descargar. Luego, se abre el agujero de reemplazo del fusible, se gira y se desatorna el pasador superior, y se puede reemplazar el fusible sin cortar la energía. Después de reemplazar el nuevo fusible, se lo restablece para lograr la medición normal y el suministro de energía del transformador de tensión. El diseño único lo hace más compacto y conveniente.

El interruptor de circuito conserva un avanzado y programado mecanismo de propulsión del chasis de operación, que evita las operaciones erróneas a través de la operación programada y el interbloqueo, y tiene funciones completas.

En comparación con la instalación vertical de barras planas, las barras tubulares tienen mayor resistencia, una distribución uniforme de la intensidad del campo, una mayor capacidad de carga de corriente y son más seguras y confiables. Muchas veces, los clientes que no están muy familiarizados utilizarán una cinta métrica para medir la distancia neta, por lo que las barras de cobre rectangulares instaladas verticalmente pueden cumplir fácilmente con los requisitos de distancia neta. Sin embargo, para las barras tubulares, un diámetro más grande puede resultar en una distancia neta muy pequeña. Esto se puede ver en nuestra prueba de resistencia a la tensión de impulso, donde la distancia neta entre dos bolas de descarga es muy pequeña, lo que puede soportar una gran tensión de impulso. Por lo tanto, un diseño razonable de la barra y el uso razonable de aislamiento sólido pueden hacer que el tablero de distribución sea pequeño, seguro y confiable.

Esto también es beneficioso para la actual política de "pico de carbono y neutralidad de carbono", ya que ahorra recursos de tierra, costos de construcción, tiene circuitos conductores cortos, genera menos calor, reduce la pérdida de energía y es de bajo carbono y amigable con el medio ambiente
