Применение средневольтного выключного аппарата по стандарту IEC на североамериканском рынке

Соответствует ли отчет о типовых испытаниях типа GB KYN28 - 24 требованиям североамериканской вакуумной выключательной аппаратуры на 15 кВ? Соответствует ли отчет о типовых испытаниях вакуумного шкафа выключателя на 40,5 кВ требованиям американского стандарта 38 кВ для выключательной аппаратуры по стандартам GB и IEC?

Во - первых, мы можем ясно заявить, что даже если отечественная выключательная аппаратура на 24/40,5 кВ прошла типовые испытания по стандартам GB/IEC, она определенно не соответствует стандартам ANSI IEEE C37.20.2, а также не соответствует стандартам IEEE C37.20.3

Это связано с тем, что стандарт IEEE имеет требования к толщине перегородок более 3 мм, отсутствию вентиляционных отверстий, конструкции вентиляционных отверстий и расстоянии от подзаряженных тел. Наша общая выключательная аппаратура не соответствует этим требованиям. Кроме того, места установки вспомогательных выключателей включения и выключения МОК - выключателя, места установки вспомогательных выключателей положения тележки ТОК - выключателя отличаются от наших обычных, что четко определено стандартом IEEE 37.20.2.

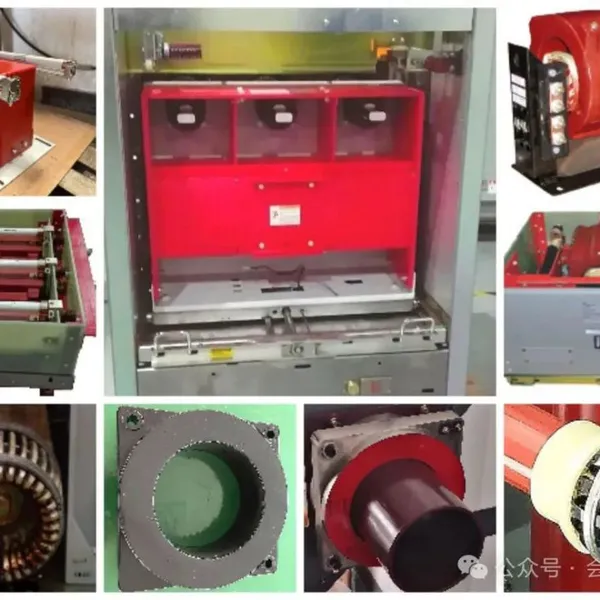

Стандарт IEEE C37.20.2 содержит четкие требования к испытаниям изоляционных материалов, используемых в контактных коробках, стеновых втулках и других изоляционных компонентах. Стойкость к электрическим следам соответствует стандарту D2303, с номинальным напряжением 2500 В и классом огнестойкости UL94 V0. Однако обычная контактная коробка с изолятором, изготовленным методом литья эпоксидной смолы в Китае, не может пройти испытания, поэтому все изоляционные компоненты должны быть литы из эпоксидных смол, соответствующих требованиям, и необходимо повторно проверить испытания на прочность на промышленную частоту и на импульсное напряжение от молнии для распределительного устройства.

Разделы 90.7 и 110.3 электротехнических правил NEC в США требуют, чтобы продукты были оценены и включены в реестр аккредитованным независимым испытательным органом.

Во - вторых, можно ли использовать его в проектах по американским стандартам? Теоретически, необходимо соответствовать параметрам, и требуется достаточное подтверждение, чтобы обеспечить соответствие электрических параметров. И внутренние, и международные стандарты IEC используют частоту 50 Гц, в то время как в Северной Америке частота составляет 60 Гц. Разрывной способность большинства выключателей необходимо повторно проверить при частоте 60 Гц. Некоторые испытательные пункты, такие как испытания L75/L90, а также соответствие параметров TRV и других, должны быть строго протестированы и проверены в соответствии с североамериканским стандартом IEEE C37.04.

В отношении распределительного аппарата требуется проведение теста на повышение температуры при частоте 60 Гц, а в перегородках между высоковольтными отсеками не допускаются вентиляционные отверстия. Верхний предел повышения температуры составляет 65 К. Без проведения теста трудно сделать точную оценку. В отсеках выключателей и шинных отсеках нет впускных отверстий для воздуха, что делает прохождение теста на повышение температуры очень сложным. Даже при большом размере проводника, например, при номинальном токе 3000 А вместо 2000 А, не обязательно можно будет пройти тест.

Пиковый ток выдержки составляет 2,6 раза эффективное значение короткосрочного тока выдержки, а ток короткого замыкания составляет 40 кА 100 кА вместо 31,5 кА 82 кА. Кроме того, если внутренний дуговой тест требует стандарта IEEE C37.20.7 уровня Type 2B, то исходный отчет о тесте IEC стандарта IAC AFLR не может быть использован и требуется повторное тестирование в соответствии со стандартом, так как положение индикаторов различается, и для теста уровня 2B нужно открыть дверь приборного шкафа.

Тест механической работы необходимо проверить совместно с TOC, MOC, ASD и т.д. Несмотря на то, что это 500 циклов работы, все равно требуется экспериментальное подтверждение.

Кроме того, необходимо соблюдать требования безопасности, такие как NEC. Извлечение выключателя из шкафа распределительного требует заряда энергоаккумулятора для разряда пружины, что является обязательным требованием безопасности.

Кроме того, в американских стандартных распределительных шкафах не используются заземляющие выключатели, а вместо них используется заземляющий тестовый тележка (G&T) по стандарту IEEE C37.20.6. Требуется, чтобы контакты заземления отсека выключателя могли выдерживать короткое замыкание в течение 2 секунд, что является требованием безопасности и требует проверки совместно с распределительным шкафом.

Также существует тест на короткое замыкание контактов функционального тележки, который необходимо проверить.
