Aplicação de cubículos de distribuição de média tensão de padrão IEC no mercado norte-americano

O relatório de teste do tipo GB KYN28-24 atende aos requisitos do quadro de distribuição de disjuntor de vácuo de 15kV da América do Norte? O relatório de teste do tipo do gabinete de disjuntor de vácuo de 40.5kV atende aos requisitos do quadro de distribuição de 38kV de norma americana com normas GB e IEC?

Em primeiro lugar, podemos afirmar claramente que, mesmo se o quadro de distribuição doméstico de 24/40.5kV passar no teste do tipo das normas GB/IEC, definitivamente não está em conformidade com as normas ANSI IEEE C37.20.2, nem com as normas IEEE C37.20.3

Isto porque a norma IEEE tem requisitos para a espessura da partição maior que 3mm, sem orifícios de ventilação, projeto de orifícios de ventilação e distância dos corpos carregados. Nosso quadro de distribuição geral não atende a esses requisitos. Além disso, a posição de instalação dos interruptores auxiliares de abertura e fechamento do disjuntor MOC e a posição de instalação do interruptor auxiliar da posição do carrinho do disjuntor TOC são diferentes das nossas convencionais, que são claramente especificadas pela norma IEEE 37.20.2.

IEEE C37.20.2 tem requisitos de teste claros para materiais de isolamento usados em caixas de contato, buchas de parede e outros componentes de isolamento. A resistência a traços elétricos segue o padrão D2303, com classificação de 2500V e classificação UL94 V0 para combustão. No entanto, a caixa de contato do isolador fundido em resina epóxi convencional na China não pode passar no teste, portanto, todos os componentes de isolamento precisam ser fundidos com materiais de resina epóxi que atendam aos requisitos, e as provas de tensão de resistência à frequência industrial e de impulso de raio do quadro de distribuição elétrica precisam ser reavaliadas.

As seções 90.7 e 110.3 do regulamento elétrico NEC nos Estados Unidos exigem que os produtos sejam avaliados e listados por uma agência de teste independente credenciada.

Em segundo lugar, pode ser usado em projetos de padrão americano? Teoricamente, os parâmetros precisam ser atendidos, e é necessário ter verificações com evidências suficientes para garantir a conformidade dos parâmetros elétricos. Tanto os padrões nacionais quanto os IEC usam 50Hz, enquanto a frequência na América do Norte é de 60Hz. O desempenho de interrupção da maioria dos disjuntores precisa ser reavaliado usando 60Hz. Alguns itens de teste, como os testes L75/L90, bem como a conformidade de parâmetros como TRV, devem ser rigorosamente testados e verificados de acordo com o padrão IEEE C37.04 da América do Norte.

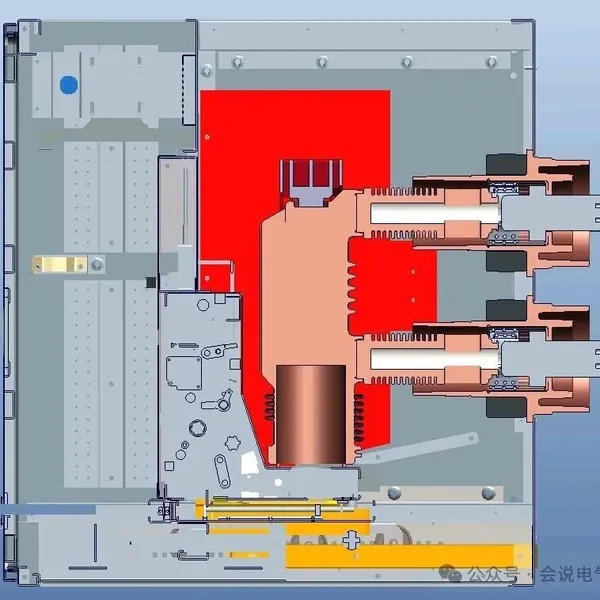

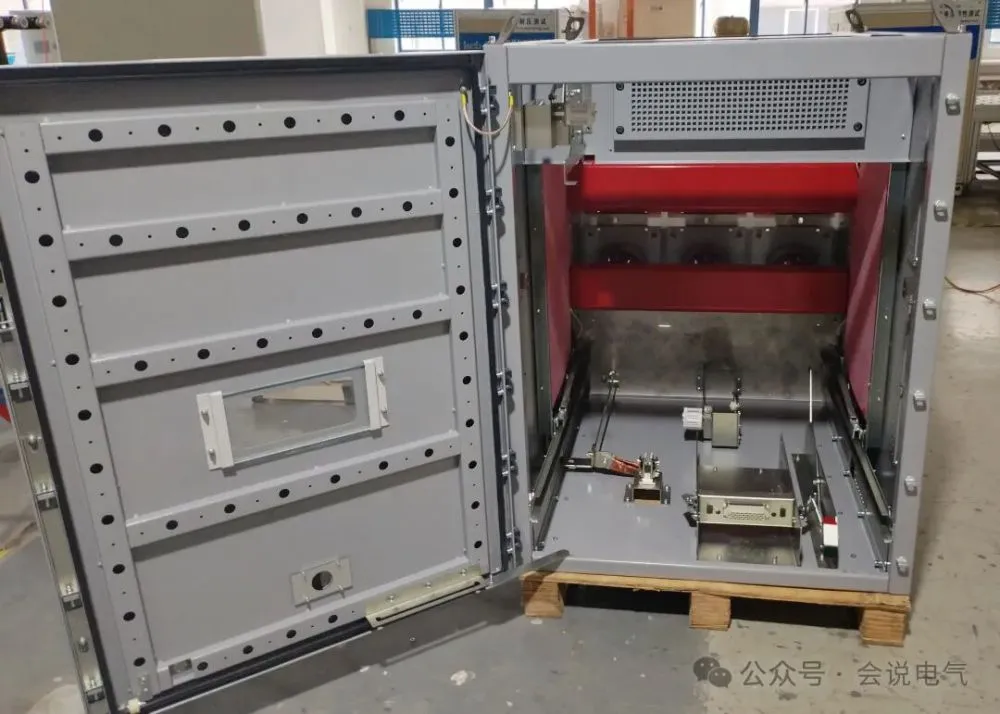

Em termos de quadros de distribuição, é necessário realizar um teste de aumento de temperatura a 60Hz, e não são permitidas aberturas de ventilação nas divisórias entre os compartimentos de alta tensão. O limite superior do aumento de temperatura é de 65k. Sem testes, é difícil fazer avaliações precisas. Os compartimentos do disjuntor e dos barras não possuem portas de entrada de ar, o que torna muito difícil passar no teste de aumento de temperatura. Mesmo com um tamanho de barra grande, como uma corrente nominal de 3000A em vez de 2000A, pode não ser necessariamente possível passar no teste.

A corrente de pico de resistência é 2,6 vezes o valor eficaz da corrente de resistência a curto prazo, e a corrente de curto - circuito é de 40kA 100kA em vez de 31,5kA 82kA. Além disso, se o teste de arco interno exigir o padrão IEEE C37.20.7 Nível 2B do Tipo, o relatório original do teste IAC AFLR do padrão IEC não pode ser usado e precisa ser reavaliado de acordo com o padrão, pois a posição do indicador é diferente, e o 2B precisa ser testado com a porta da sala do instrumento aberta.

O teste de operação mecânica precisa ser verificado juntamente com TOC, MOC, ASD, etc. Embora sejam 500 ciclos de operação, ainda requer verificação experimental.

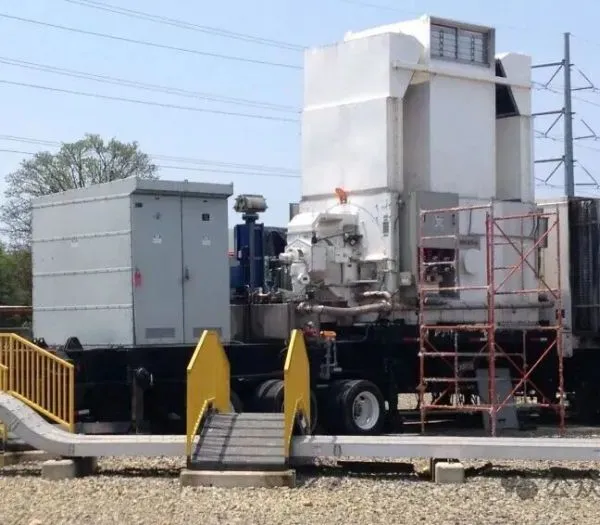

Além disso, requisitos de segurança como o NEC devem ser atendidos. A extração do disjuntor do quadro de distribuição requer armazenamento de energia para liberar a mola, o que é um requisito de segurança necessário.

Além disso, o quadro de distribuição de padrão americano não usa chaves de aterramento e, em vez disso, usa o carrinho de teste de aterramento padrão IEEE C37.20.6 (G&T). É exigido que os contatos de aterramento do compartimento do disjuntor possam suportar corrente de curto - circuito por 2 segundos, o que é um requisito de segurança e precisa ser testado junto com o quadro de distribuição.

Também há um teste de curto - circuito de contato para o carrinho funcional que precisa ser verificado.
