Erdungsschalter für GE-Schaltanlagen SECOGEAR

Die GE SECOGEAR-Serie Mittelspannungs-gepanzertes Schaltgerät verwendet JNH1/4-Typ Erdungsschalter von 12/24/40,5 kV aus dem Inland bis IEC 17,5/27/36 kV.

Dieser Erdungsschalter unterscheidet sich von den JN15-Klemmtyp beweglichen Kontakten, sondern verwendet Kontakte, die am statischen Ende installiert sind, und die bewegliche Klinge ist nur eine Kupferstange, was bedeutet, dass die statischen Kontakte genau entgegengesetzt zu JN15 sind. Die Tellerfeder hat hohe Stabilität, hohen Kontaktpressdruck und hohe mechanische Festigkeit der geschweißten Spindel. Echte Kurzschluss-Kupferstangen, statt dünnwandige Kupferrohre, mit den tatsächlichen Materialien auf den ersten Blick deutlich sichtbar.

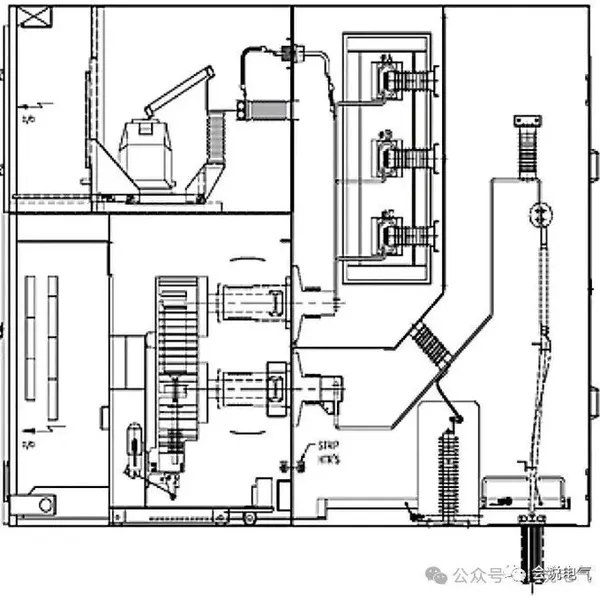

JNH-Typ Erdungsschalter 17,5 kV 31,5/40 kA, angewendet auf SECOGEAR-17,5 kV Schaltgerät für Wartung vor dem Schrank

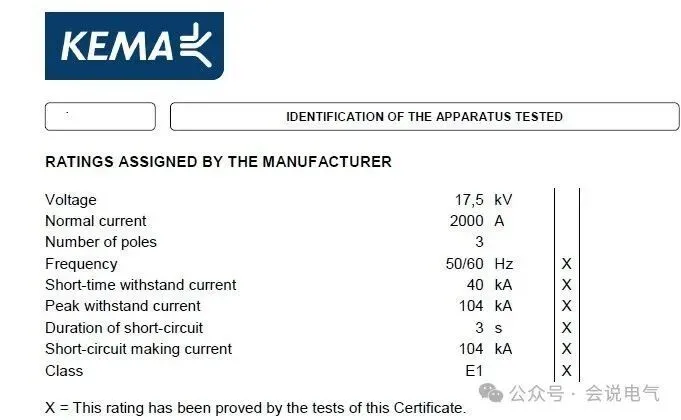

Der Erdungsschalter hat mehrere KEMA-Typ-Prüfungen bestanden.

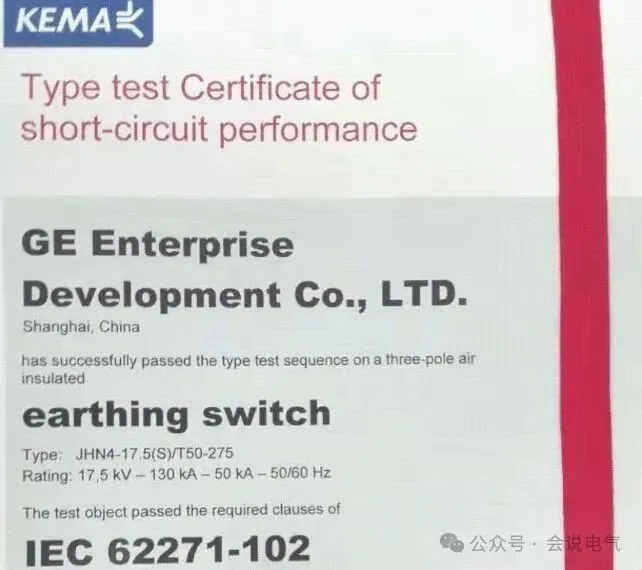

Der JNH4-17/50 50 kA Erdungsschalter verwendet einen gegossenen integrierten zylindrischen Kontaktfinger, einen Prunus-Armeniaca statischen Kontakt, und der Prunus-Armeniaca-Kontakt ist gleichmäßig belastet, mit starker Resistenz gegen Neutral- und Kurzschluss-Einschaltung. Nach einem kurzzeitigen Widerstandstest macht der schwertförmige Kontakt es schwierig, dass der Erdungsschalter nach Schweißen oder Erhitzen schnell trennt, was zu einer signifikanten Erhöhung der Betätigungskraft führt. Im Gegensatz dazu ändert der Prunus-Armeniaca-Kontakt-Typ statischer Kontakt Erdungsschalter seine Öffnungs-Betätigungskraft nicht.

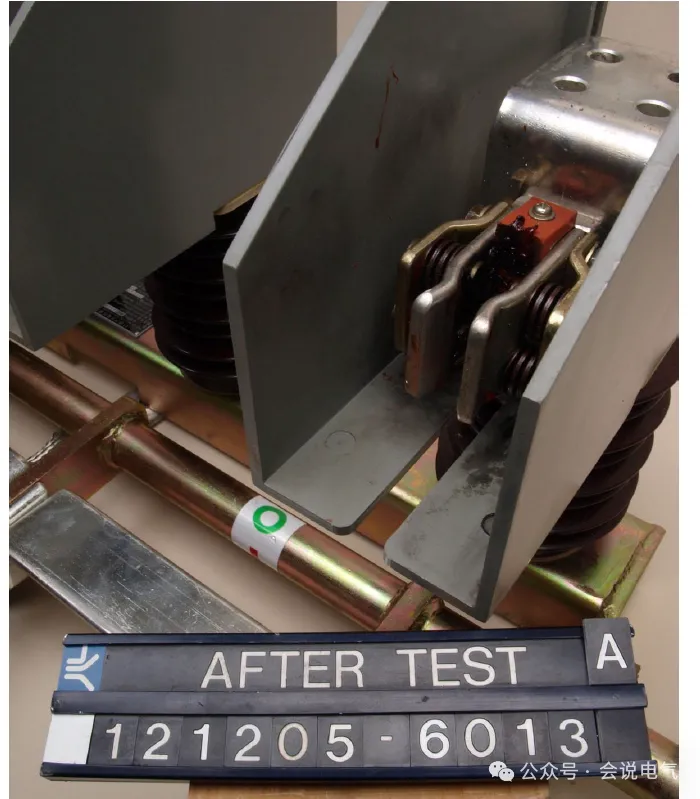

Führen Sie dynamische thermische Stabilitäts- und Kurzschluss-Schließtests bei KEMA durch.

Obwohl das Erscheinungsbild des Erdungsschalters gleich aussieht, gibt es Unterschiede in den spezifischen Materialien und Prozessen. Das Herstellungsverfahren und die Härte des festen Kontakts, die Dicke des Kurzverbindungsrohrs sowie der Durchmesser und der Kraftwert der Feder unterscheiden sich alle. Es ist notwendig, sicherzustellen, dass die Schließ- und Betriebskraft die Anforderungen erfüllen und die mechanische Lebensdauer den Test besteht. Daher muss das Design als Ganzes berücksichtigt werden.

Bezüglich des Schließens des Erdungsschalters fordern viele Kunden 5 Schließvorgänge auf E2-Niveau. Der Schließtest wird bei Nennspannung durchgeführt, und der Schließ-Kurzschlussstrom beträgt 63/80/100/130kA. Die Hauptfaktoren, die die Schließfähigkeit beeinflussen, sind:

Schließgeschwindigkeit

Eine schnelle Schließgeschwindigkeit kann die Erosion der Vorüberschlags-Kontakte reduzieren und die Lichtbogenzeit verkürzen. Die Schließgeschwindigkeit von 12/24kV beträgt 4 - 5m/s, während die Schließgeschwindigkeit des 40,5kV-Erdungsschalters auf 6 - 7m/s erhöht werden muss. Daher sind drei Federn erforderlich, und eine Struktur mit einer großen Federhülse und einer kleinen Feder ist nötig.

Kontaktform

Es werden kreisförmige und stabförmige statische Kontakte mit einem gleichmäßigen elektrischen Feld und eine gute Form für bewegliche Kontakte verwendet. Das elektrische Feld ist gleichmäßig verteilt, um die elektrische Durchschlagsdistanz zu reduzieren.

Kontaktmaterial

Ähnlich können Kontakte mit starker Erosionsbeständigkeit auch die Erosion reduzieren, insbesondere bei Hochspannungsschaltern wie 40,5 kV und höher. Die Verwendung von Kupfer-Wolfram-Lichtbogenkontakten oder Kupfer-Wolfram-Legierungen als Kontaktköpfe kann ebenfalls die Erosion reduzieren.

Der Kontakt hat eine magnetische Sperrplatte, die den Kontakt unter der Wirkung des Kurzschlussstroms klemmt.

Der Kontaktpressdruck ist ein Schlüsselindikator zur Bestimmung der thermischen Stabilität eines Erdungsschalters. Berechnen Sie den Kontaktwiderstand basierend auf dem Kontaktpressdruck, um den Spannungsabfall an der Kontaktverbindung zu berechnen, und bestimmen Sie, ob der Kontakt unter thermischer Stabilität geschmolzen wird, basierend auf dem Spannungsabfall. Die Auswirkung des Kontaktpressdrucks auf das Schließen zeigt sich darin, dass der Kontakt nach dem Schließen schnell anhalten kann, ohne zurückzup springen und Erosion zu verursachen. Die Verwendung von Tellerfederkontakten bietet hohen Druck, Stabilität und kleine Größe.

Die Anforderungen an den Neutralkontakt beim Schließen sind sehr hoch. Schiefe und Neutralabweichung können dazu führen, dass der Kontakt ausbrennt und auf einer Seite stark verbrennt, was das anschließende Schließen beeinträchtigt.

Anschlussanordnung

Die Anschlussanordnung betrifft die Richtung der elektrischen Kraft beim Schließen. Wenn die Richtung der elektrischen Kraft für das Schließen günstig ist, wird die Schließgeschwindigkeit beschleunigt und die Erosion verringert. Andernfalls wird die Schließgeschwindigkeit verringert und die Kontakterosionszeit verlängert.

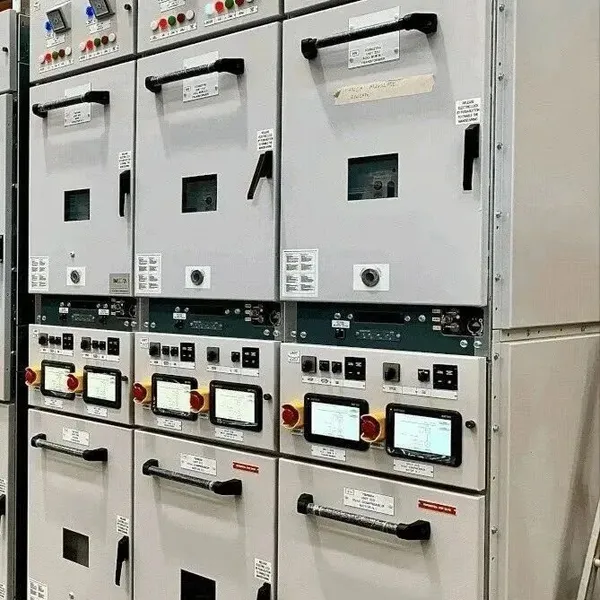

Die Eigenschaften der GE - Schaltanlagen sind echte Materialien, robust und langlebig. Sie reduzieren nicht die Produktleistung und Zuverlässigkeit aufgrund hoher Kosten. Die Produkte des Bauvorhabens stimmen mit dem Prototyp der Typenprüfung überein und dürfen nicht willkürlich geändert werden. Der Erdungsschalter hat eine stabile Leistung. Obwohl die Betätigungskraft groß ist, ist seine Zuverlässigkeit und Sicherheit höher.
