Requisitos de conexión de cable para tableros de distribución según la norma estadounidense
Especificaciones de cables para tableros de distribución de estándar estadounidense
El área de sección transversal del cable de estándar estadounidense 2/0 es de aproximadamente 67,4 milímetros cuadrados.
El área de sección transversal del cable de estándar estadounidense 300MCM es de aproximadamente 152 milímetros cuadrados.
El área de sección transversal del cable de estándar estadounidense 350MCM es de aproximadamente 177 milímetros cuadrados.
El área de sección transversal del cable de estándar estadounidense 400MCM es de aproximadamente 203 milímetros cuadrados.
El área de sección transversal del cable de estándar estadounidense 500MCM es de aproximadamente 253 milímetros cuadrados.
La sección transversal del cable de estándar estadounidense 750MCM es de aproximadamente 380 milímetros cuadrados.
Líneas de entrada y salida de interruptores de cuadro

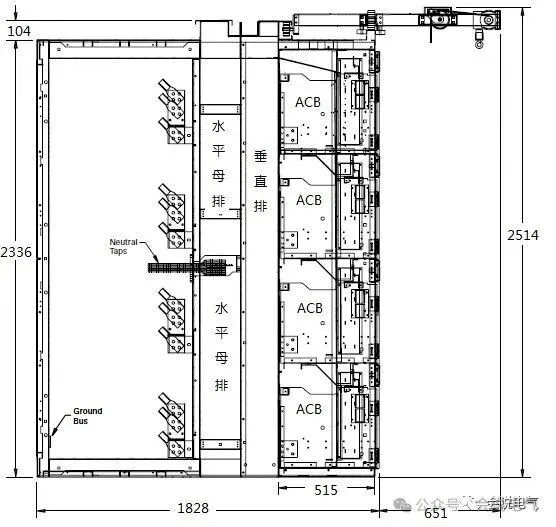

Los interruptores de cuadro extraíbles se utilizan en tableros de distribución blindados de baja tensión IEEE C37.20.1/UL1558, mientras que los interruptores de cuadro fijos se utilizan en paneles de distribución UL891, con cables conectados a través de terminales mecánicas (MECHANICL) o terminales de compresión (COMPRESSION).
Inserción de cable LUG mecánica, el apriete de los pernos es suficiente, y la compresión de la cabeza del cable se utiliza comúnmente en China. Utilice herramientas para comprimir el cable en la ojal.
1200A adopta 4 cables de núcleo de cobre de 500MCM con un espacio de flexión de 330mm, o 3 cables de núcleo de cobre de 750MCM con un espacio de flexión de 483mm.
1600A adopta 5 cables de núcleo de cobre de 500MCM con un espacio de flexión de 330mm. Alternativamente, se utilizan 4 cables de núcleo de cobre de 750MCM con un espacio de flexión mínimo de 534mm.
2000A adopta 6 cables de núcleo de cobre de 500MCM con un espacio de flexión de 330mm. Alternativamente, se utilizan 5 cables de núcleo de cobre de 750MCM con un espacio de flexión mínimo de 534mm.
3000A adopta 8 cables de núcleo de cobre de 500MCM con un espacio de flexión de 330mm. Alternativamente, se utilizan 7 cables de núcleo de cobre de 750MCM con un espacio de flexión mínimo de 534mm.
4000A utiliza 11 cables de núcleo de cobre de 500MCM con un espacio de flexión de 330mm, o 9 cables de núcleo de cobre de 750MCM con un espacio de flexión mínimo de 534mm.
5000A utiliza 14 cables de núcleo de cobre de 500MCM con un espacio de flexión de 330mm. Alternativamente, se requieren 11 cables de núcleo de cobre de 750MCM con un espacio de flexión de 534mm o más.
Salida de circuito breaker de carcasa de plástico
Los disyuntores termomagnéticos de tipo fijo se utilizan para paneles de distribución UL891 o cajas de distribución UL67. Los disyuntores termomagnéticos generalmente vienen con bornes mecánicos (LUG), que deben especificarse al ordenar el disyuntor. Las especificaciones estándar de bornes (LUG) del fabricante son las siguientes.
El de 150A adopta un cable máximo de 2/0, con una sección transversal del cable de 67,4 milímetros cuadrados, un radio de curvatura mínimo de 152mm y un espacio de curvatura mínimo de 190mm para tres cables.
El de 250A utiliza un máximo de cable 300MCM con una sección transversal de 152 milímetros cuadrados y un radio de curvatura mínimo de 254mm.
El de 400A utiliza un cable máximo de 400MCM con una sección transversal de 203 milímetros cuadrados y un radio de curvatura mínimo de 330mm.
El de 600A utiliza un máximo de 2 cables 350MCM con una sección transversal de 177 milímetros cuadrados y un radio de curvatura mínimo de 305mm.
El de 800A utiliza un máximo de 3 cables 300MCM con una sección transversal de 152 milímetros cuadrados y un radio de curvatura mínimo de 280mm.
El 1200A utiliza un máximo de 4 cables de 350MCM con una sección transversal de 177 milímetros cuadrados y un radio de curvatura mínimo de 356mm.
Este artículo se organiza de acuerdo con la norma UL891 solo para referencia, y se debe ejecutar de acuerdo con los requisitos específicos de la norma.
