Tres cuadros de interruptores blindados de media tensión de estándar estadounidense para todos

SCHNEIDER

Durante más de 100 años, los productos de la marca Square D han estado estableciendo estándares de calidad para la industria de la energía y brindando servicios confiables a los servicios públicos. Al combinar los últimos desarrollos en la tecnología de interruptores de circuito con una calidad de renombre mundial, los tableros de distribución metálicos blindados y los interruptores de circuito de vacío VR de Schneider Electric son actualmente el equipo de media tensión más avanzado.

Funciones estándar de MasterClad ™ • Alta velocidad de cierre, interrupción en tres ciclos • Interruptor de circuito extraíble (retirado) • Estructura completamente separada por metal • Barandilla metálica puesta a tierra que rodea todas las partes energizadas • Compuerta automática • Barras de distribución aisladas • Interbloqueo mecánico • Los CPT y VT retirados se ponen a tierra después de ser extraídos • El carro del interruptor de circuito no puede cerrarse entre las posiciones de prueba/desconexión y conexión • El gabinete de instrumentos y control de baja tensión está aislado de la alta tensión una vez

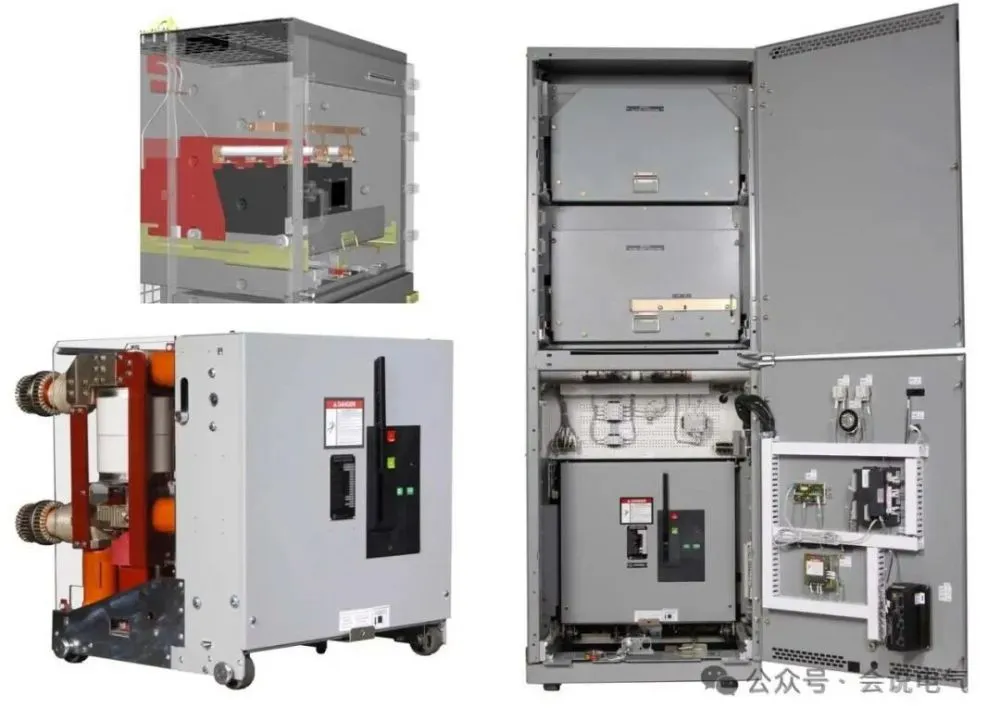

Interruptor de circuito de vacío VR

Tablero de distribución interior metálico blindado Masterclad ™ según la norma IEEE C37.20.2, sin arco encendido

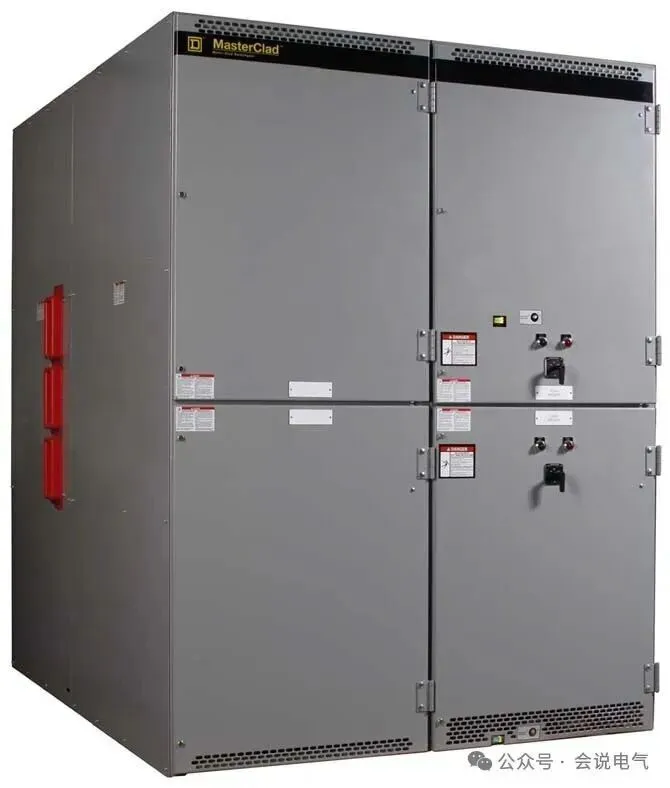

Masterclad™ Metal-Clad Indoor Switchgear4.76–15.0 kV Series 5 with Type VR Vacuum Circuit Breakers

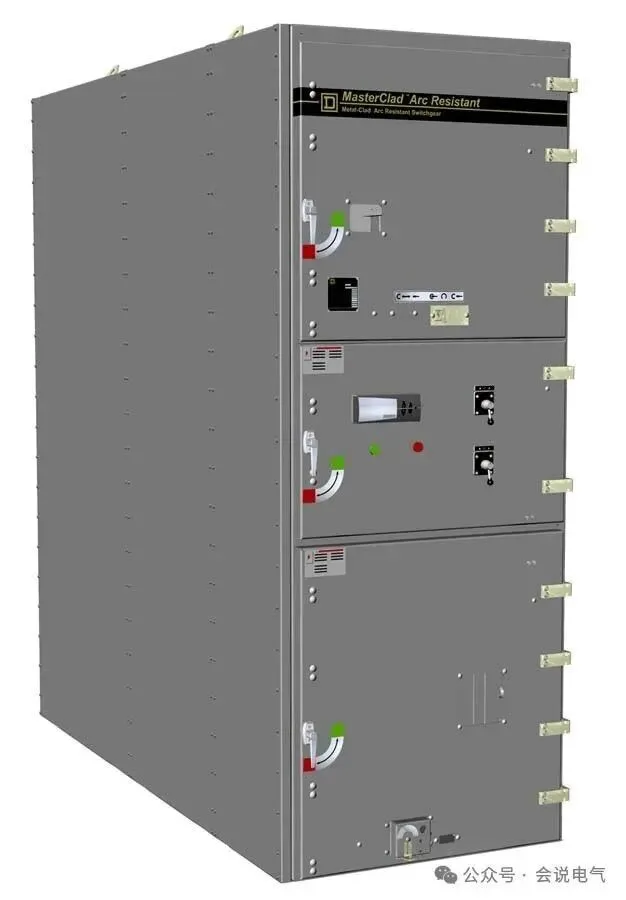

Masterclad™ 5–15 kV Arc Resistant Metal-Clad Indoor Switchgear

ABB ABB American standard air insulated metal armored switchgear tiene dos series. Armario no antirrayo, serie Advance Advance -15kV y por debajo, 4.76/8.25 Advance-27 - 27kV Armario antirrayo, serie SafeGear SafeGear -50kA SafeGear HD -63kA

Los compartimentos y los sistemas de alivio de presión dentro del tablero de distribución se utilizan como sistemas de escape para expulsar el gas de las personas y los compartimentos afectados en caso de falla por arco. La abertura de ventilación y el disco de la válvula se encuentran dentro del sistema de compartimentos y en la parte superior de la carcasa para liberar presión. ABB desarrolló este diseño y posee patentes para muchos detalles estructurales de este concepto verdaderamente innovador.

El tablero de distribución se ensambla a partir de un conjunto completo de interruptores de circuito resistentes, duraderos y apilables y módulos de equipos auxiliares, formando las series de tableros de distribución SafeGear o Advance. Todos los módulos están fabricados de acero pre recubierto Galvalume ® y tienen una excelente resistencia a la corrosión.

Se utiliza doble plegado para formar una estructura rígida y autoportante. Además de sus destacadas ventajas estructurales, el plegado del borde también puede evitar daños en el borde del acero, reduciendo en gran medida el riesgo de lesiones durante el manejo y ensamblaje en la fábrica, así como durante la inspección y mantenimiento en el lugar.

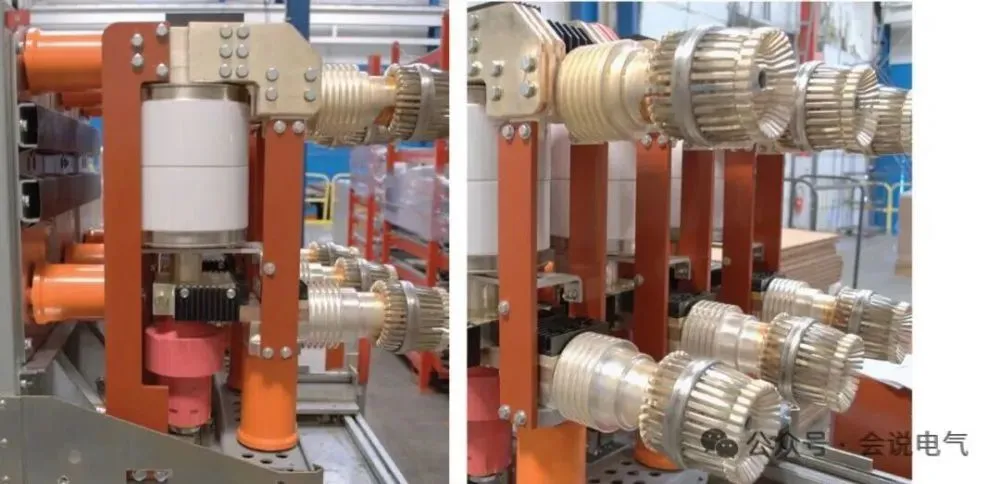

Los módulos de interruptores de circuito ADVAC y AMVAC están diseñados para maximizar la seguridad del operador, proporcionando una gran ventana de observación y operación de cierre de la puerta en tres posiciones sin necesidad de accionamiento eléctrico remoto en los dispositivos. El interruptor de circuito tiene contactos primarios y secundarios autoalineados y completamente automáticos. Tienen características únicas de fácil instalación, operación segura y mantenimiento sencillo.

Los modelos GM - SG y GM - SGAR5, 7.2 y 15kV de Siemens, así como los componentes de tableros de distribución de potencia blindados de metal GM38 y 38kV con interruptores de circuito de vacío extraíbles horizontalmente, utilizan los últimos avances en la tecnología de interruptores de circuito de vacío.

Un gabinete vertical puede contener hasta dos interruptores de circuito, ahorrando en gran medida espacio para los tableros de distribución GM - SG y GM - SG - AR.

El equipo de interruptores Siemens ha sido probado y cumple con los requisitos de las normas ANSI/IEEE. Ha completado con éxito un programa completo de pruebas de diseño, incluyendo pruebas de interrupción de cortocircuito, conmutación de corriente de carga, corriente continua, durabilidad mecánica, corriente de interrupción y cierre, resistencia a corto plazo e instantánea, resistencia a impulsos de rayo y otras pruebas exigidas por las normas.

Estas pruebas incluyen el diseño completo del equipo, incluyendo la estructura del dispositivo de conmutación y los componentes desmontables de los interruptores de circuito. Los datos de prueba certificados se pueden proporcionar a los clientes según solicitud.

El equipo de interruptores puede proporcionar etiquetas de lista UL o C-UL (utilizadas en Canadá) que indican el cumplimiento de los requisitos de las normas ANSI/IEEE C37.54 y ANSI/IEEE C37.55.
